武汉地铁某车站基坑施工图片!ltzhn独家经典!绝对值得收藏……
ltzhn
发表于 2011-03-06 15:45
这是武汉地铁二号线某车站,为地下两层,局部地下三层的岛式结构,车站总长286.6米,宽18.9米。
基坑采用排桩支护,1.2米直径钻孔灌注桩,桩间距为1.5米,冲击钻施工,土层多为含碎石粘土和泥质粉砂岩。
桩外旋喷桩帷幕止水,旋喷桩水灰比1:1,双喷嘴,喷嘴压力约28MPa。基坑内壁挂网喷射混凝土。
车站主体结构外包天然钠基膨润土防水毯防水层。
图片为基坑施工现场过程,绝对值得广大岩友参考收藏!
桩机施工全景!
基坑开挖前全貌!两侧为桩基冠梁!
开挖!图个好彩头!
第一斗土……

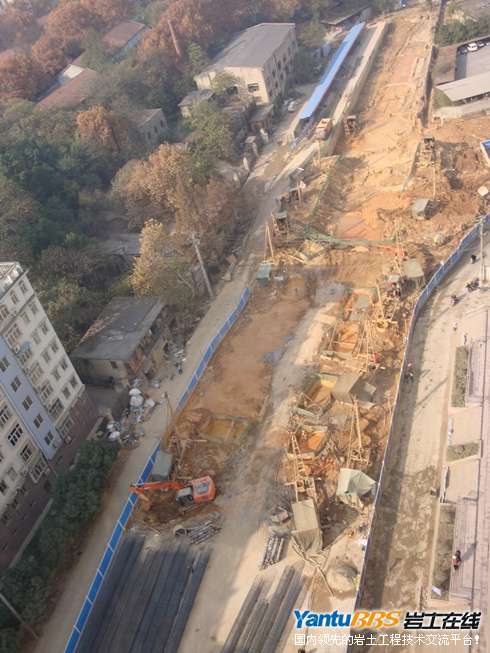

桩基施工全景,普通冲击钻施工……
浏览大图

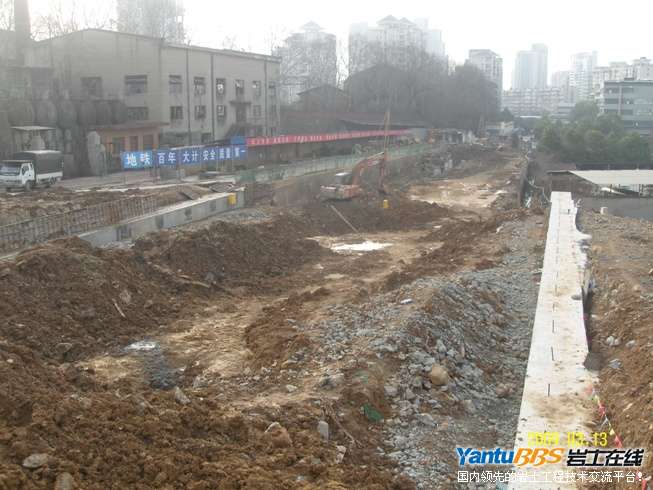

开挖前全景,两侧为桩基冠梁……
浏览大图

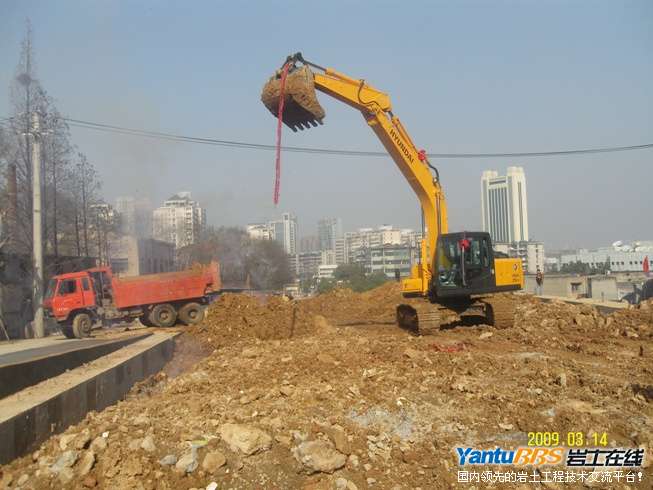

开挖预备!图个好彩头……
浏览大图

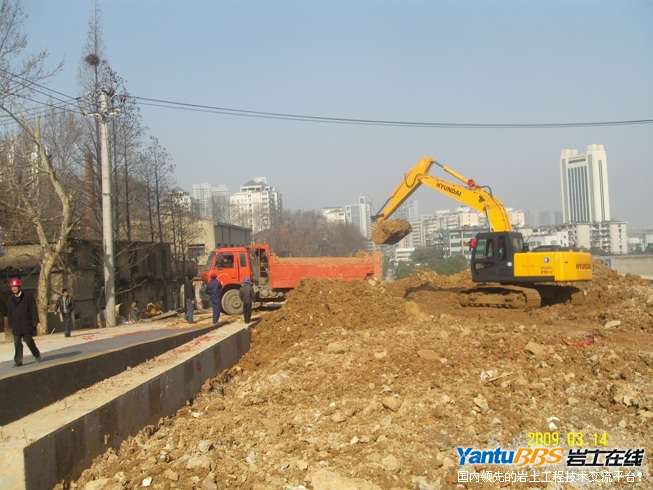

第一斗土……
浏览大图
回帖(770):
770楼
:间距比较小啊
769楼
:好贴,地铁车站初期施工步骤介绍。
768楼
:非常壮观,谢谢楼主分享
