求FLAC3D高手指教~~ [复制链接]

上一主题下一主题查看指定楼层

查看指定楼层

离线linrun1988

助理工程师

发帖: 108

土币: 2193

威望: 8

原创币: 0

只看楼主倒序阅读使用道具楼主发表于: 2012-04-10

新手入门~~在FLAC3D中建一个简单的模型，命令流是这样的：gen zone cylinder p0(0,1.806,3) p1(0,1.806,3) p2(0,13,0) p3(0,1.806,3) p4(3,13,0) p5(0,13,3) size 10 10 10

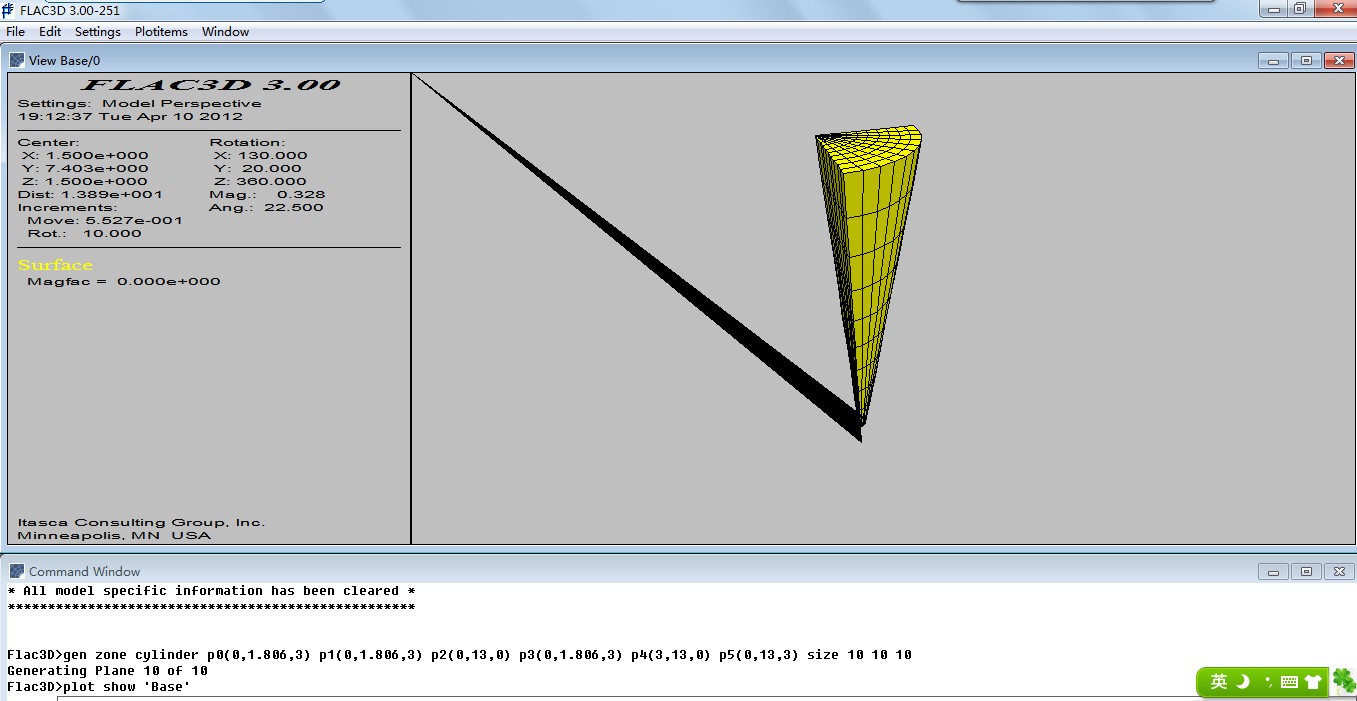

怎么显示出来的图形有个黑色的东西在那儿，如图

是什么原因？怎么去除？求高手指教~~感激不尽~~

分享到 淘江湖新浪 QQ微博 QQ空间开心人人豆瓣网易微博百度鲜果白社会飞信

离线camus

发帖: 28

土币: 104

威望: 9

原创币: 0

只看该作者 1楼发表于: 2012-04-10

你试试 plot add shade off 命令

离线camus

发帖: 28

土币: 104

威望: 9

原创币: 0

只看该作者 2楼发表于: 2012-04-10

应该是灯光光线阴影的问题，默认为开的 on

离线linrun1988

助理工程师

发帖: 108

土币: 2193

威望: 8

原创币: 0

只看该作者 3楼发表于: 2012-04-11

不行啊，有错误提示：Unrecongnized parameter 3 （shade）。好像不是阴影的问题，在这个界面下建其他模型都没问题的，就这个而已。

离线linrun1988

助理工程师

发帖: 108

土币: 2193

威望: 8

原创币: 0

只看该作者 4楼发表于: 2012-04-11

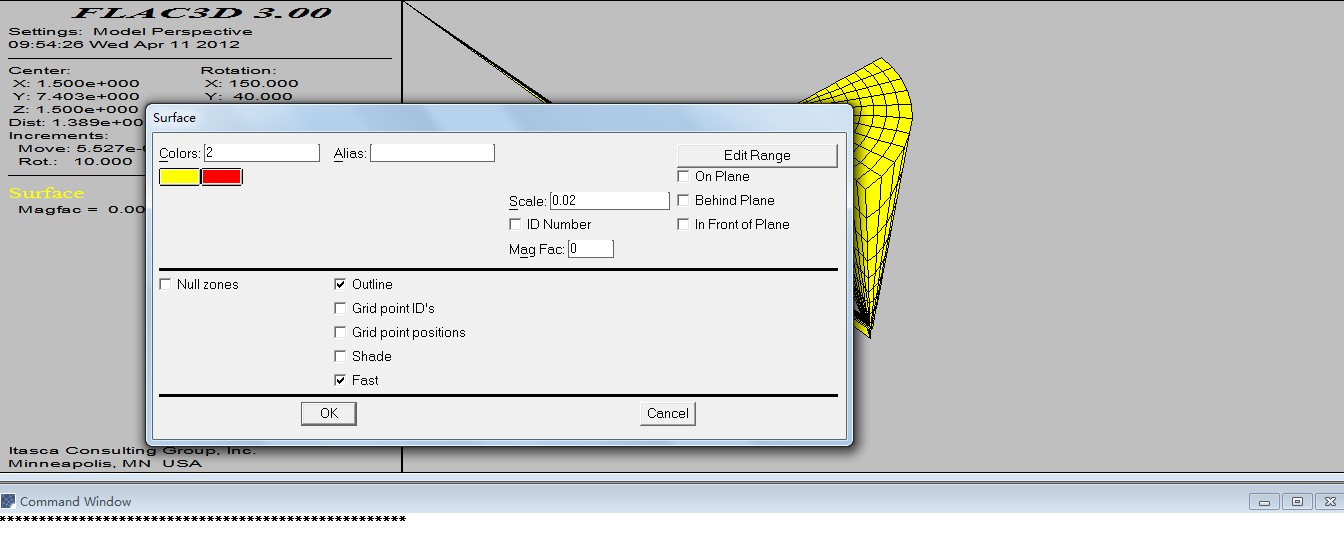

我在plotitems里面的把shade勾掉，还是有哦。。怎么回事？

离线惊鸿掠影

助理工程师

发帖: 91

土币: 8

威望: 28

原创币: 0

只看该作者 5楼发表于: 2012-04-11

网格划分有问题。。。

离线linrun1988

助理工程师

发帖: 108

土币: 2193

威望: 8

原创币: 0

只看该作者 6楼发表于: 2012-04-11

回 5楼(惊鸿掠影) 的帖子

惊鸿掠影:[表情] 网格划分有问题。。。 (2012-04-11 09:59)

网格划分怎么有问题了呢？应该怎么划分？求指教~

离线珠城蚌埠

助理工程师

发帖: 387

土币: 14412

威望: 40

原创币: 0

只看该作者 7楼发表于: 2012-04-11

比较新鲜。。。。

代写职称论文，中文核心期刊。。。

离线惊鸿掠影

助理工程师

发帖: 91

土币: 8

威望: 28

原创币: 0

只看该作者 8楼发表于: 2012-04-11

楼主你想画什么图啊，具体说一下模拟意图和模型尺寸。。。

离线惊鸿掠影

助理工程师

发帖: 91

土币: 8

威望: 28

原创币: 0

只看该作者 9楼发表于: 2012-04-11

楼主要好好看看彭文兵编的那书。。。

离线linrun1988

助理工程师

发帖: 108

土币: 2193

威望: 8

原创币: 0

只看该作者 10楼发表于: 2012-04-11

回 9楼(惊鸿掠影) 的帖子

惊鸿掠影:[表情] 楼主要好好看看彭文兵编的那书。。。 (2012-04-11 17:26)

我知道那个网格划分，我要模拟的是一个圆柱体试件，被75度角结构面所截，这个只是其中一部分。

离线linrun1988

助理工程师

发帖: 108

土币: 2193

威望: 8

原创币: 0

只看该作者 11楼发表于: 2012-04-12

回 8楼(惊鸿掠影) 的帖子

惊鸿掠影:[表情] 楼主你想画什么图啊，具体说一下模拟意图和模型尺寸。。。 (2012-04-11 17:09)

尺寸是，半径为3，高为12的圆柱体网格模型，被过顶部中心点的75度结构面所截，这个是截下来的一部分。
