此桩板墙可行吗？ [复制链接]


本来13米高的挡墙，但是基础超挖4米后仍旧很差，基础基坑地下4米范围内是软土，下为强风化泥岩。 ^~DDl$NH
挖挡墙基础时候右侧地面局部坍塌，整个坡体不稳，易覆盖层滑坡。 lS96sjJp@
挡墙是做不成了。 ZW@%>_JR]

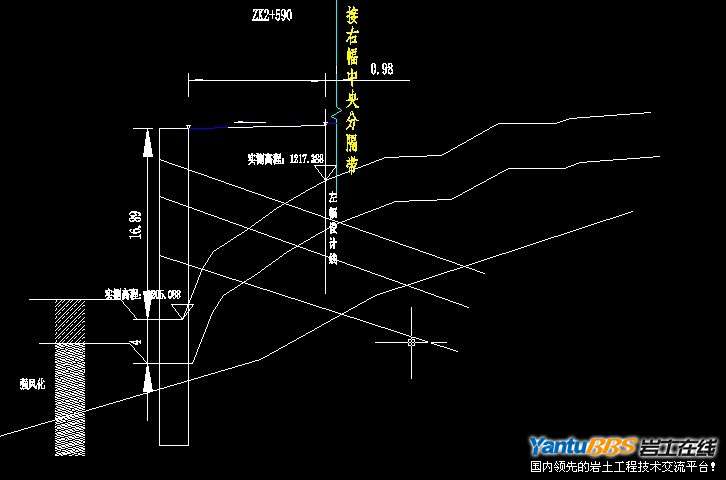

采用桩板墙，但是悬臂端17米，且基础以下土也不好 Bm$(4
谁有类似经历，指点一下。 = P@j*ix

桩板墙加预应力锚杆（锚索），这个组合肯定行，是否经济，具体的设计还需要计算和方案对比来综合决定。

引用第1楼鑫淼磊于2010-12-16 15:54发表的 : <! Z06
桩板墙加预应力锚杆（锚索），这个组合肯定行，是否经济，具体的设计还需要计算和方案对比来综合决定。 M37GQvo

[ f;o3
-$sVqR>_
还有什么方案能比较呢？ c
H48)

滑动桩验算 #5X535'ze
计算项目： 抗滑桩 1 Xy]Pmt
------------------------------------------------------------------------ @(W{_mw
原始条件: gGE&}EoLU
>e"vPW*[
"ph<V,lg
UUR+PfY
墙身尺寸: +)ba9bJ|
    桩总长: 28.000(m) u
3vM!
    嵌入深度: 11.000(m) wCgi@\
    截面形状: 方桩 9p4=iXfR
    桩宽: 1.800(m) {'a
|$u+
    桩高: 2.600(m) 7CDp$7v2
    桩间距: 5.000(m) {$QkerW3
    嵌入段土层数: 1 <`?V:};Q
    桩底支承条件: 铰接 ~-f"&@){,
    计算方法: M法 qAW?\*n5N
    土层序号    土层厚(m)    重度(kN/m3)    内摩擦角(度)  土摩阻力(kPa)    M(MN/m4)   被动土压力调整系数 H&SoVi_V
       1        20.000        18.500         15.00        120.00        30.000         1.000 TD-o-*mO
    初始弹性系数A: 0.000(MN/m3) o2rL&
    初始弹性系数A1: 0.000(MN/m3) \e9rXh%
    桩前滑动土层厚: 0.000(m) S!8gy,7<J
d#1yVdqR
l
锚杆（索）参数: Xkp?)x3~X
    锚杆道数: 3 SIZZFihcYh
    锚杆号   锚杆类型   竖向间距   水平刚度   入射角    锚固体   水平预加   筋浆强度 Sp/<%+2(
                       ( m )     ( MN/m )   ( 度 )   直径(mm)   力(kN)    fb(kPa) h,zM*zA_
     1       锚索      3.000     13.140      20.00     1100    500.00    2100.00 h>"j!|#!s
     2       锚索      2.000     13.440      25.00     1100    500.00    2100.00 l4$Iv:
     3       锚索      3.000      6.140      25.00     1100    500.00    2100.00 b6UpE`\z
/i)>
|U 4
物理参数: 9Q>85IiT
    桩混凝土强度等级: C30 0b(x@>

    桩纵筋合力点到外皮距离: 35(mm) F3e1&aK6{
    桩纵筋级别: HRB335 h.jO3q

    桩箍筋级别: HPB235 {1;R&
    桩箍筋间距: 200(mm) m[DCA\Mo@
    挡土墙类型: 一般挡土墙 p6X-P%s
    墙后填土内摩擦角: 35.000(度) 9>k_z&<
    墙背与墙后填土摩擦角: 17.500(度) !:wA\mAd
    墙后填土容重: 19.000(kN/m3) 4l'`q+^-
    横坡角以上填土的土摩阻力(kPa): 120.00 .R]DT5
    横坡角以下填土的土摩阻力(kPa): 120.00 sR;u#".
gP.PyYUV
坡线与滑坡推力: Xv<K>i>k
    坡面线段数: 1 Yfr4<;%
|*(
R$tX
    折线序号    水平投影长(m)    竖向投影长(m) b_Dd$NC
       1          12.000           0.000 MqjdW
     /Ref
54
    地面横坡角度: 20.000(度) L%HFsuIO-
    墙顶标高: 0.000(m) N|e#&
e!=~f%c<N
         参数名称              参数值 ?/q\S
    推力分布类型              三角形 <j}A=SDZ)
    桩后剩余下滑力水平分力  1200.000(kN/m) '!<gPAVTzV
    桩后剩余抗滑力水平分力     0.000(kN/m) I=2b)"t0
     jSMxba]
钢筋混凝土配筋计算依据:《混凝土结构设计规范GB 50010--2002》 $pJw p{kN
8(>2+#exw
注意：内力计算时，滑坡推力、库仑土压力分项(安全)系数 = 1.200 t.Yf8Gy
xi[\2g+
===================================================================== (v}4,'dS
第 1 种情况:  滑坡推力作用情况 )
F_nK f"a
  [桩身所受推力计算] i]15g@
    假定荷载三角形分布: -pW*6??+?
        桩后: 上部=0.000(kN/m) 下部=705.882(kN/m) RXRoMg!-P
        桩前: 上部=0.000(kN/m) 下部=0.000(kN/m) Q<>b3X>O
        桩前分布长度=0.000(m) T#.pi@PF>
G|b I$
(一) 桩身内力计算 Ajm4q_

    计算方法: m 法 K$KVm^`
    背侧——为挡土侧；面侧——为非挡土侧。 B}+li1k
    背侧最大弯矩 = 20171.502(kN-m) 距离桩顶 21.500(m) lWakyCS
    面侧最大弯矩 = 5143.083(kN-m) 距离桩顶 10.500(m) Qs,4PPEg
    最 大  剪 力 = 4513.151(kN)   距离桩顶 17.000(m) D{rM
    最 大  位 移 = 45(mm)   LYO2L1u)
    第1道锚索水平拉力 = 1018.651(kN)  距离桩顶3.000(m)   } 89-U
    第2道锚索水平拉力 = 982.065(kN)  距离桩顶5.000(m)   -*$ s ;G#
    第3道锚索水平拉力 = 686.133(kN)  距离桩顶8.000(m)   bm poptfL
      点号    距顶距离    弯矩        剪力        位移     土反力 Zo<j"FG
                (m)      (kN-m)      (kN)        (mm)     (kPa) kRqe&N e
        1      0.000      0.000      0.000     -44.87      0.000 8/k"A-m
        2      0.500      1.038     -6.228     -43.97      0.000 yT-qT_.
        3      1.000      8.304    -24.913     -43.07      0.000 gC+?5_=<
        4      1.500     28.028    -56.055     -42.17      0.000 a4&Aw7"X
        5      2.000     66.436    -99.654     -41.27      0.000 6d(D>a
        6      2.500    129.758   -155.709     -40.37      0.000 %JL P=(
        7      3.000    224.221    794.430     -39.47      0.000 ]$i@^3`[w
        8      3.500   -153.270    713.461     -38.57      0.000 GK
=b
        9      4.000   -487.164    620.036     -37.67      0.000 ^Lv)){t
       10      4.500   -771.230    514.153     -36.77      0.000 Xp[xO0
       11      5.000   -999.241   1377.880     -35.87      0.000 w:+&i|H>
       12      5.500  -1656.000   1247.084     -34.96      0.000 :i>If:>g
       13      6.000  -2244.248   1103.831     -34.05      0.000 ]j0/.pG
       14      6.500  -2757.755    948.122     -33.13      0.000 hgK 4;R
       15      7.000  -3190.294    779.956     -32.20      0.000 $38)_{
       16      7.500  -3535.635    599.333     -31.26      0.000 g#:P cl
       17      8.000  -3787.550   1092.386     -30.31      0.000 =2@
V}
       18      8.500  -4282.878    886.850     -29.35      0.000 [\e/xY(4
       19      9.000  -4672.324    668.857     -28.38      0.000 tU0jFBB
       20      9.500  -4949.659    438.407     -27.39      0.000 K%ptRj$
       21     10.000  -5108.654    195.500     -26.38      0.000 C}qHvwFm
       22     10.500  -5143.083    -59.863     -25.36      0.000 ~P BJ~j+G
       23     11.000  -5046.715   -327.683     -24.33      0.000 `\$EPUM
       24     11.500  -4813.323   -607.960     -23.27      0.000 dh_c`{9
       25     12.000  -4436.679   -900.694     -22.20      0.000 MdDL?ev
       26     12.500  -3910.553  -1205.884     -21.12      0.000 Y_<-.?jf
       27     13.000  -3228.719  -1523.531     -20.03      0.000 "0 $UnR
       28     13.500  -2384.946  -1853.635     -18.92      0.000 ;EQ7kuJQ?
       29     14.000  -1373.008  -2196.196     -17.81      0.000 &%`WXe-`R
       30     14.500   -186.674  -2551.213     -16.69      0.000 x c]#8K
       31     15.000   1180.281  -2918.687     -15.57      0.000 X?U'GLm
       32     15.500   2734.089  -3298.618     -14.46      0.000 _<KUa\
       33     16.000   4480.976  -3691.005     -13.36      0.000 yA#nnu1
       34     16.500   6427.170  -4095.850     -12.27      0.000 ;;|.qgxc~
       35     17.000   8578.901  -4513.151     -11.20      0.000 :-Ml?:0_X
       36     17.500  10835.477  -4406.550     -10.15   -152.287 4L_)@n}
       37     18.000  12985.451  -4107.935      -9.14   -274.306 MML=J~1
       38     18.500  14943.412  -3658.392      -8.18   -367.900 +c$:#9$ |
       39     19.000  16643.844  -3096.166      -7.25   -435.280 %-woaj
       40     19.500  18039.578  -2456.192      -6.39   -478.968 _FxeZ4\
       41     20.000  19100.035  -1769.712      -5.57   -501.718 H128T8?r[
       42     20.500  19809.289  -1064.001      -4.82   -506.441 @{"?fqo
       43     21.000  20164.035   -362.213      -4.13   -496.113 b|-S;cw
       44     21.500  20171.502    316.653      -3.51   -473.696 Lp)P7Yt-
       45     22.000  19847.383    957.677      -2.95   -442.053 Bo$dIn2_
       46     22.500  19213.826   1549.831      -2.45   -403.881 #$ 4g&8
       47     23.000  18297.553   2085.692      -2.01   -361.635 rK\9#[?x
       48     23.500  17128.135   2561.073      -1.63   -317.481 saTS8p z
       49     24.000  15736.479   2974.579      -1.30   -273.242 SuXeUiK.[
       50     24.500  14153.555   3327.104      -1.02   -230.365 ^yX>
^1
       51     25.000  12409.375   3621.278      -0.79   -189.884 '+\t,>nRkl
       52     25.500  10532.277   3860.882      -0.60   -152.408 [2PPa
9F
       53     26.000   8548.493   4050.238      -0.44   -118.100 zGNmc7
       54     26.500   6482.039   4193.579      -0.30    -86.673 ;0l
Y_ii
       55     27.000   4354.915   4294.418      -0.19    -57.384 K /$-H#;N
       56     27.500   2187.621   4354.914      -0.09    -29.039 hp`ZmLq/[
       57     28.000      0.000   2187.621       0.00      0.000 <$u\PJF7_^
YQcaWd(
(二) 桩身配筋计算 i1ScXKO
@`qB[<t8:<
      点号    距顶距离    面侧纵筋    背侧纵筋      箍筋 @'<=EAXe
                (m)       (mm2)        (mm2)        (mm2) p\R&vof*
        1      0.000      10039       9360        588   =Z ql6D
        2      0.500       9360      10039        588   nS](d2
        3      1.000       9360      10039        588   E=Vp%08(
        4      1.500       9360      10039        588   i5aY{3!
        5      2.000       9360      10039        588   yy Y\g
        6      2.500       9360      10039        588   [RF6mWQ
        7      3.000       9360      10039        588   Y5c[9\'\
        8      3.500      10039       9360        588   ~jzjJ&O&
        9      4.000      10039       9360        588   wjfq"7Q
       10      4.500      10039       9360        588   OT0IGsJ"'
       11      5.000      10039       9360        588   6qSsr]
       12      5.500      10039       9360        588   Iz[ohn!f
       13      6.000      10039       9360        588   {1gT{2/~@
       14      6.500      10039       9360        588   6{quO#!
       15      7.000      10039       9360        588   1obajN
       16      7.500      10039       9360        588   _2Mpzv
       17      8.000      10039       9360        588   m}
7Nu
       18      8.500      10039       9360        588   U C_$5~8p
       19      9.000      10039       9360        588   cn Ohj
       20      9.500      10039       9360        588   [ ebk u_
       21     10.000      10039       9360        588   e%EO/ 2"
       22     10.500      10039       9360        588   pI_dV44W
       23     11.000      10039       9360        588   Sm{> 8e}UE
       24     11.500      10039       9360        588   YmCu\+u
       25     12.000      10039       9360        588   5>lIrBf

       26     12.500      10039       9360        588   GT<!e]=6
       27     13.000      10039       9360        588   &->ngzg
       28     13.500      10039       9360        588   m(D+!I9
       29     14.000      10039       9360        588   zdm2`D;~p
       30     14.500      10039       9360        588   Y]tbwOle
       31     15.000       9360      10039        588   |nfMoUI
       32     15.500       9360      10039        588   ]T6pH7~
       33     16.000       9360      10039        588   e/&^~ $h
       34     16.500       9360      10039        588   JvK]EwR ;
       35     17.000       9360      11285        588   E\ls- (,
       36     17.500       9360      14264        588   >}:
       37     18.000       9360      17140        588   MdN0 Y@Ll
       38     18.500       9360      19795        588   _u]%K-_
       39     19.000       9360      22127        588   p|?FA@ 3
       40     19.500       9360      24062        588   j^%N:BQ&
       41     20.000       9360      25544        588   [+_>g4M~%
       42     20.500       9360      26541        588   \ef:H&r
       43     21.000       9360      27042        588   4fL`.n1^
       44     21.500       9360      27053        588   ,q;?zcC7
       45     22.000       9360      26595        588   .TCDv4?
       46     22.500       9360      25704        588   <_c8F!K)T
       47     23.000       9360      24422        588   pD(
'6C;
       48     23.500       9360      22797        588   bObsj]
       49     24.000       9360      20879        588   fW[ .Q0
       50     24.500       9360      18720        588   9s1^hW2%Q
       51     25.000       9360      16366        588   wr5v-_7r,
       52     25.500       9360      13861        588   7Ie=(x8):
       53     26.000       9360      11245        588   D^gS.X^
       54     26.500       9360      10039        588   lQd7p+21
       55     27.000       9360      10039        588   _M+7)[xj=
       56     27.500       9360      10039        588   T.jCF~%7F
       57     28.000      10039       9360        588   s94*uZ(C/
===================================================================== %DA&txX}w

这个计算可保险吗？

17.5度应改为0，还有摩阻力120，锚索拉力值要达到1100KN，是否有可能？

顶！！！！！

引用第5楼vikingsss于2010-12-17 11:31发表的 : gq"d$Xh$x7
17.5度应改为0，还有摩阻力120，锚索拉力值要达到1100KN，是否有可能？ u`&lTJgF/O

xH&hs$=
b]f
x
wJNm}Wf
17.5度为什么应改为0？锚索拉力值要达到1100KN，还是可以的
dOa9D

难道不能做桩基挡墙啊，挡墙用片石混凝土，毕竟原设计就是挡墙，只是因为基础太差而做不了，改用桩基础应该没问题，那桩就不需要这么长了。还有，理正岩土算这个不能出钢筋图吧，我一般是用铁二院的抗滑桩软件做的，他们的狗卖了太贵，3W一个，我是找人帮忙破解了这狗，还花了300块。

抗力以滑坡推力作为控制条件，那么17.5是否改为0就无所谓了。摩阻力120，抗拔力要1100，锚固段长度太长，应该采用应力分散型锚索，建议进行基本试验。

本人认为做板墙没有必要，6m高的挡墙就满足，地基条件不好可以扩展基础。如果非要做桩板墙，悬臂段6米，固定段6米，锚索打不打都行。右侧坡面可骨架护坡。 wapSpSt

引用第10楼万峰于2010-12-21 14:34发表的 : \ l#eW x
本人认为做板墙没有必要，6m高的挡墙就满足，地基条件不好可以扩展基础。如果非要做桩板墙，悬臂段6米，固定段6米，锚索打不打都行。右侧坡面可骨架护坡。 !t^DN\\#
X!p`|i

Zym6btc
%VH,(}i
是17米的挡墙而不是6米 qh:Bc$S
