YQMKPAT 制作AutoCAD Hatch图案填充的工具
最新版 YQmkpat 下载 ：
http://princess.32o.cn/mysoftware/mydown/mydown.asp?id=8 更多说明:
http://princess.32o.cn/mysoftware1．软件简介：
在建筑设计及相关专业的计算机辅助绘图(CAD)中，常需要用某一图案填充指定区域，此种操作我们称之为“图案填充”或“阴影线填充”。 AutoCAD 提供了填充命令 HATCH 和 BHATCH，同时提供了阴影线图案库文件 ACAD.PAT 和 ACADISO.PAT，但 AutoCAD 中所提供的标准图案是有限的，通常也不能满足我们作图的要求，而且 AutoCAD 也没有提供直接生成阴影线图案的命令。
YQMKPAT 是从 源泉建筑 中分离出来的制作 AutoCAD Hatch 图案填充的工具。有了她你可以在 AutoCAD 内用简单的线、圆、圆弧、点等构造自己的“图案填充”，而且能方便控制图案的实际比例，会 AutoCAD 就会操作，十分简单易用。
YQMKPAT 的特点：
● 免费免注册绿色软件，程序小巧，除说明外只有一个文件；
● 可制作在x方向和y方向重复长度不同(非正方形)的图案填充；
● 可制作按实际大小1:1比例的图案填充(命令yqmkpat1)；
● 程序由 AutoLISP 编译而成，是 AutoCAD 外挂程序 。

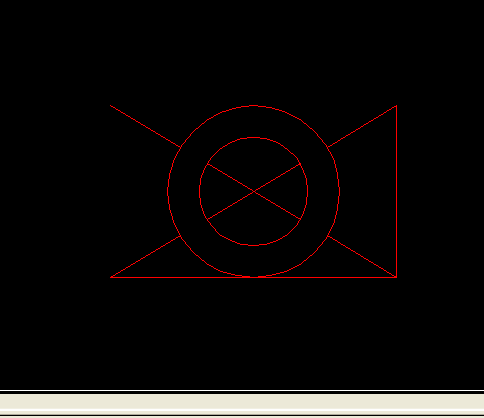

2．软件介面：
3.使用方法：
● 软件包解压后将文件“yqmkpat.vlx”放入 AutoCAD 的“支持文件搜索路径”中，如：“C:\Program Files\AutoCAD 2004\Support”；
● 在AutoCAD中点取 [菜单-工具-加载应用程序...] ，选择"yqmkpat.vlx"即可加载。或者在AutoCAD的命令提示符下输入“(load "yqmkpat.vlx")”也可加载；
● 在AutoCAD的命令提示符下键入 yqmkpat 或 mp 即可发动制作程序(按矩形长边1mm重复)；
● 在AutoCAD的命令提示符下键入 yqmkpat1 或 mp1 即可发动制作程序(按实际大小1:1制作)。
4.适用范围及限制：
● 支持 AutoCAD 2000-2009 版；
● 程序现在支持这些图元：LINE、CIRCLE、ARC、POINT。如果要输出其他图元，请炸碎或者预先转换成这些图元。
