[热点探讨]岩土受力分析 [复制链接]

岩土工程中的侧向土压力分析ht tps://wenku.baidu.com/view/74daf7ad6c1aff00bed5b9f3f90f76c660374c6f.html?fr=aladdin266&ind=1&aigcsid=0&qtype=0&lcid=1&queryKey=%E5%B2%A9%E5%9C%9F%E5%8F%97%E5%8A%9B%E5%88%86%E6%9E%90&verifyType=undefined&_wkts_=1743473429707&bdQuery=%E5%B2%A9%E5%9C%9F%E5%8F%97%E5%8A%9B%E5%88%86%E6%9E%90&needWelcomeRecommand=1 ldA_mj{
土木工程中的岩土工程力学分析方法 1q6)R/P
htt ps://wenku.baidu.com/view/49045140f211f18583d049649b6648d7c0c70865.html?_wkts_=1743473448394&bdQuery=%E5%B2%A9%E5%9C%9F%E5%8F%97%E5%8A%9B%E5%88%86%E6%9E%90&needWelcomeRecommand=1 xXe3E&
岩土受力分析的基本概念包括应力、应变、强度准则，以及不同情况下的分析方法，比如边坡稳定、地基承载力、隧道围岩等。 v(1 [n]y
x-BU$bx5
岩土受力分析是岩土工程和地质学中的核 心内容，主要研究岩土体在外部荷载（如自重、工程荷载、地震等）作用下的应力、应变及稳定性问题。以下是其核 心要点及常见应用场景： \P<aK$g
一、基本概念 ~:ASv>m
应力与应变 +A| Bc~2!

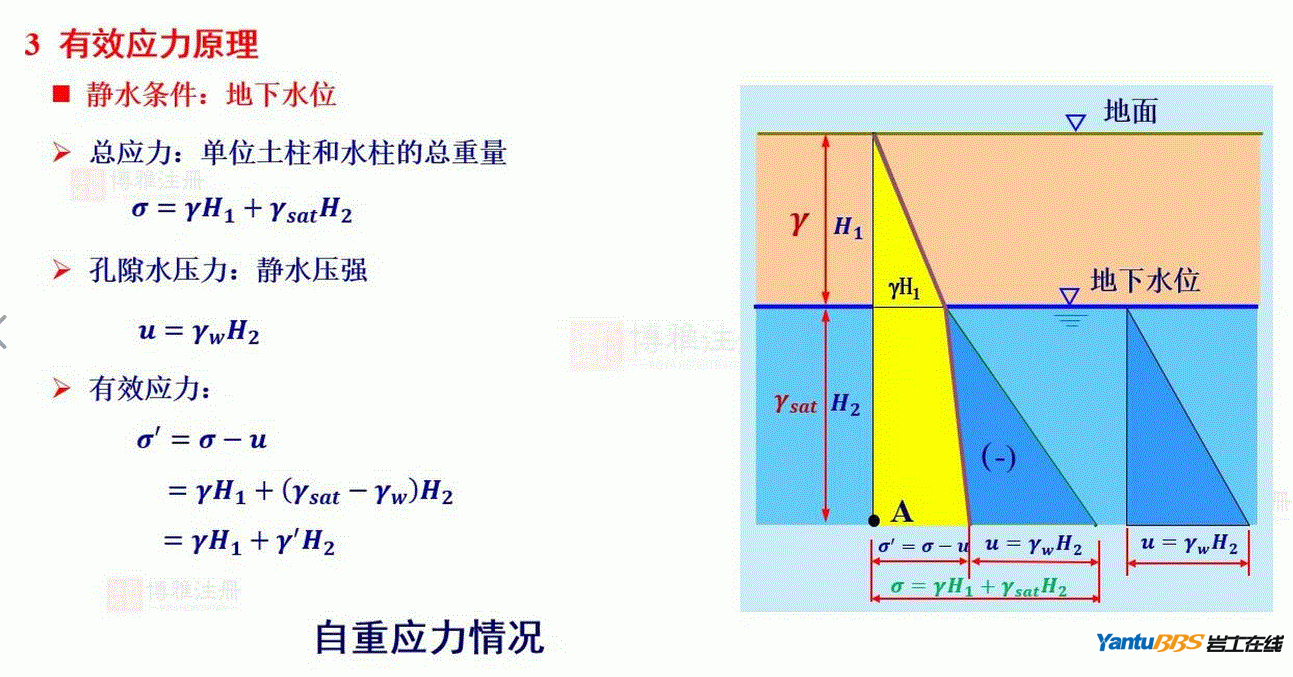

自重应力：岩土体因自身重量产生的应力，与深度和密度相关。 ~g{j)"1
附加应力：工程荷载（如建筑、桥梁、隧道）引起的应力增量。
EoA
r}fI
应变：岩土体在外力下的变形，分为弹性、塑性和剪切应变。 *~vB6V|1
强度准则 Q{l,4P
莫尔 - 库仑准则：描述岩土抗剪强度与正应力的关系（τ = c + σ tanφ），其中 c 为黏聚力，φ 为内摩擦角。 5h5izA'0'
其他准则：如 Drucker-Prager 准则（适用于高压或复杂应力状态） PG&t~4QM`

二、分析方法 od#L
ad@p
理论分析
8^EWD3N`
简化模型（如弹性理论、极限平衡法）。 ItLR|LO9
公式计算（如地基承载力公式、边坡安全系数）。 y9mV6.r
数值模拟 &n,v@ gt
有限元法（FEM）：常用软件包括 ABAQUS、ANSYS、GeoStudio 等，可模拟复杂地质条件。 @~vg=(ic(
离散元法（DEM）：适用于颗粒介质（如砂土、破碎岩体）的大变形分析。 <k[_AlCmsg
现场测试与监测 !84Lvg0&
原位试验（如标准贯入试验、旁压试验）获取岩土参数。 u$tst_y-
传感器监测（如应力计、位移计）实时跟踪工程响应。 yl?LXc[)
三、典型应用场景 2XL^A[?
边坡稳定性分析 MP}-7UA#K
计算潜在滑面、安全系数，评估降雨、地震对边坡的影响。 z:S:[X0
地基承载力 P,ZQ*Ju
确定地基允许承载力，避免沉降或剪切破坏（如太沙基公式）。 %UdE2D'bC
隧道与地下工程 oaha5aWH
围岩应力分布、支护结构设计（如新奥法 NATM）。 x#E M)Thq
地质灾害评估 hqeknTGsIn
滑坡、泥石流的触发机制研究及风险预测。 Q"s6HZ"YI
四、注意事项 +6>2= ,?Z
岩土参数的不确定性：需通过试验和反演分析优化参数。 [? "hmSJ
非线性行为：岩土体在高应力下可能表现出塑性或流变特性。 z~f;}`0
环境影响：地下水、温度变化等可能显著改变岩土力学性质。 !Gnm<|.
五、工具推荐 xJw" 8V<
软件：Plaxis（岩土工程专用）、FLAC³D（连续介质与非连续介质分析）。 Le
a4-Gc
规范：中国《建筑地基基础设计规范》（GB 50007）、美国 ASTM 标准。 iJdJP)!tz6
如果需要具体案例或更深入的分析步骤，可以进一步说明场景（如边坡、基坑等）， l\0PwD

[急切求助]掌握轴心受力构件和拉弯、压弯构件的计算 ,Gy,bcv{
h ttps://bbs.yantuchina.com/read.php?tid=315242 ,X|FyO(p
[热点探讨]高层建筑一柱一桩基础底板受力分析探讨 Fep@VkN
htt ps://bbs.yantuchina.com/read.php?tid=318134 @[joM*U
[热点探讨]预应力锚索受力分析及设计计算实例 r;b`@ .
ht tps://bbs.yantuchina.com/read.php?tid=320929 o#"yFP1
岩土平面二轴受力分析是指岩土体在二维应力状态下（如平面应力或平面应变问题）的力学行为研究。以下是其核 心要点、分析方法及工程应用： Y->sJm
一、基本概念 o~Hq&C"^}
应力状态分类 )0I-N)
平面应力：假设某一方向（如 z 轴）应力为零（σz=0），适用于薄壁结构或地表浅层问题。 (]sm9PO
平面应变：假设某一方向（如 z 轴）应变为零（εz=0），适用于挡土墙、长隧道等长条形工程。 M &-p
应力分量 27R4B O
在二维坐标系中，应力状态由正应力（σx, σy）和剪应力（τxy）描述，满足 τxy=τyx。 K?M~x&Q
二、分析工具：莫尔圆 E`LaO
构建莫尔圆 ThP~k9-
横坐标为正应力 σ，纵坐标为剪应力 τ。 8oUR/___
圆心坐标：((σx+σy)/2 , 0 )，半径：√[ ((σx-σy)/2)^2 + τxy^2 ]。 1/\Xngd
关键参数提取 De3;}]wC
主应力：σ₁ = (σx+σy)/2 + 半径，σ₂ = (σx+σy)/2 - 半径。 `hY%HzV
=
最大剪应力：τmax = 半径，对应角度 θ=45°。 =mQY%l
任意角度的应力：通过旋转莫尔圆计算斜截面上的 σ 和 τ。 BO}IN#
三、强度准则的应用 -N/n|{+F
莫尔 - 库仑准则 EO(l?Fgw]$
在莫尔圆中，当剪应力 τ 超过抗剪强度 τf = c + σ tanφ 时，岩土体发生破坏。 SeZ+&d
安全系数：F = τf / τ_max。 5M>p%/
破坏模式判断 Ho}*Bn~i
c
当主应力差（σ₁ - σ₂）超过极限值时，岩土体沿某一角度（与主应力面成 45°+φ/2）发生剪切破坏。

四、分析步骤 Q(x=;wf5r
确定应力状态 A'![*O
通过理论公式（如弹性力学解）或数值模拟计算 σx、σy、τxy。 8yYag[m8
绘制莫尔圆 fN{wP,jI
计算主应力、最大剪应力及破坏面方向。 .+Q1h61$T
验证强度准则 jCj8XM{c>
比较 τ_max 与 τf，判断是否安全。 uFmpc7
工程优化 _[8JSw7
调整荷载或支护结构，使安全系数满足规范要求（如 F≥1.5）。 bi-Am/9
五、典型工程应用 u`B/9-K)y
挡土墙土压力计算 7#"y mE

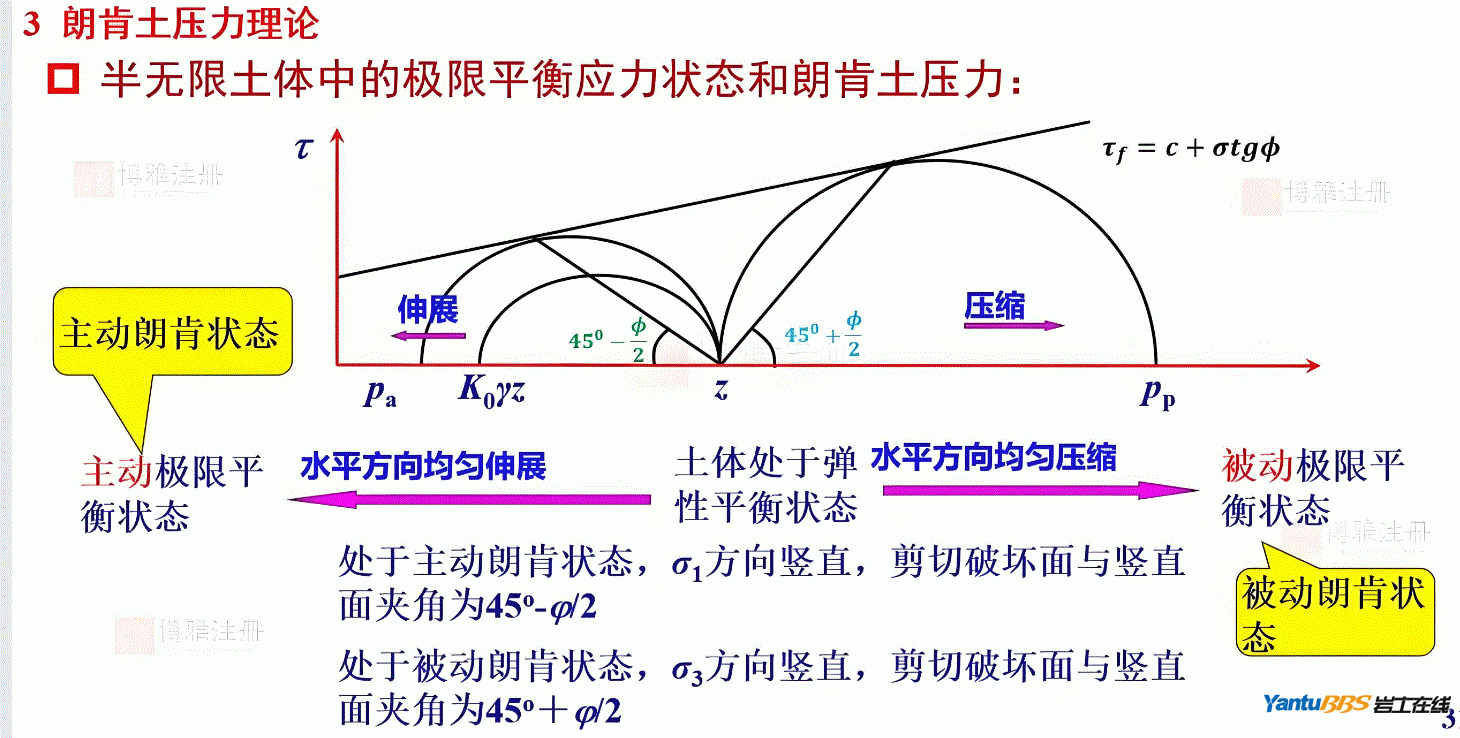

朗肯土压力理论基于平面应变假设，通过莫尔圆推导主动 / 被动土压力。 m.6uLaD"!}
基坑稳定性分析 Z}zka<y6K6
计算围护结构的应力分布及潜在滑移面。 z1tD2jL_
隧道围岩应力 ZwxEcs+UM
分析圆形或矩形隧道周边的应力集中及塑性区扩展。 zt]8F)l@
六、注意事项 OWz{WV.
假设条件 9'Z{uHi%
平面分析忽略三维效应，需结合工程实际判断适用性。 i:N-Q)<Q*)
参数敏感性 6`7`herE}
内摩擦角 φ 和黏聚力 c 对结果影响显著，需通过试验确定。 _`C|K>:
非线性行为 _\+0e:Ae
岩土体在高应力下可能进入塑性阶段，需采用弹塑性模型（如 Drucker-Prager）。 3\{acm

七、工具推荐 !1S!)#
理论计算：Excel 或 MATLAB 编写莫尔圆程序。 Z 9cb
数值模拟：Plaxis（二维平面应变分析）、ANSYS（有限元法）。 Y#):1C1
规范参考：中国《建筑基坑支护技术规程》（JGJ 120）。 `r&Ui%fk;0
如需具体案例（如挡土墙设计或基坑稳定性计算），可提供更多细节，我将为您展开推导！ x-
@?:P*
[热点探讨]管道受力分析 ~eTp( XG
htt ps://bbs.yantuchina.com/read.php?tid=321378 6(\-aH'Ol
[热点探讨]抗浮锚杆受力性能分析及对地下室抗浮的影响 lpd~U2&
htt ps://bbs.yantuchina.com/read.php?tid=323513 T__
@hfT

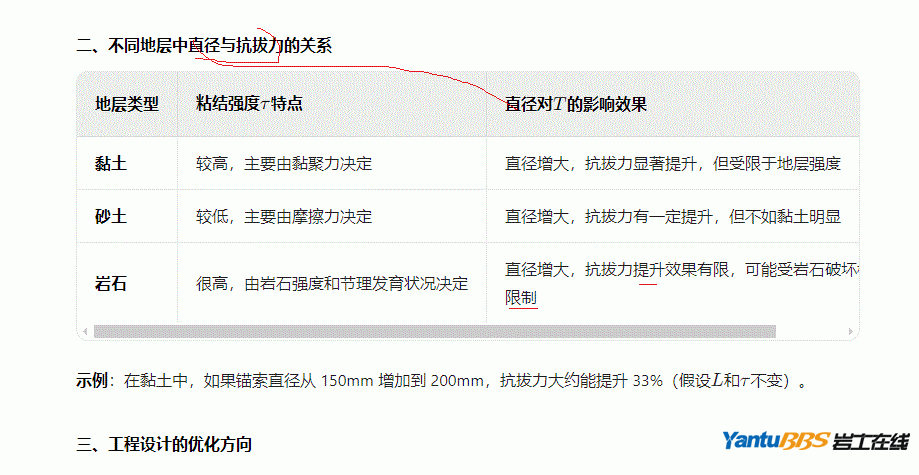

预应力锚索的直径和抗拔力之间存在紧密联系，抗拔力会随着锚索直径的增大而增强，不过这种增强效果会受到地层条件、锚固长度以及粘结强度等多种因素的综合作用。下面为您详细剖析： o4 "HE*
一、抗拔力的构成与关键因素 {|%^'lS
抗拔力的来源 08@4u L

预应力锚索的抗拔力主要依靠锚固段与周围岩土体之间的粘结力（像摩擦力、咬合力等）来抵抗拔出趋势。其计算公式为：T=π⋅D⋅L⋅τ T+0z.E!~I
这里面，T代表抗拔力，D是锚索直径，L为锚固段长度，τ是粘结强度特征值（该值要通过试验或者参考规范来确定）。 zZ9Ei-Q
直径的影响从公式能够看出，在L和τbao持不变时，抗拔力T和直径D I_Z?'M
是成正比关系的。也就是说，增大锚索直径能够直接扩大锚固段的表面积，进而提升抗拔力。

三、工程设计的优化方向 EQ"_kJ>81Y
直径和长度的权衡 ~K)FuL[*
在实际工程里，要综合考虑施工条件（例如钻孔难度）和成本，对直径和长度进行优化。举例来说： SANbg&$
当遇到浅层软弱地层时，可以优先增大直径，以此减少锚固段的长度。 f7 ew<c\
当遇到深层硬岩时，增加长度可能比增大直径更有效。 H9_>a-> )~
规范相关规定 'M?pg$ta_V
中国《建筑基坑支护技术规程》（JGJ 120）规定，锚索抗拔力的设计值要满足： 6V9r[,n
T d ≤π⋅D⋅L⋅τ k /K 8DD1wK\U~
其中，τ k是粘结强度标准值，K是安全系数（一般取 1.65）。四、实际应用的注意要点 IY~I=}
临界直径的问题 #6y fIvap
当直径超过一定数值后，由于地层的剪切破坏范围扩大，抗拔力的增长速度会逐渐变缓。这就需要通过现场拉拔试验来验证设计的合理性。 $h8?7:z;um
材料强度的限制 {?w*n_T.
锚索钢绞线本身的抗拉强度也会对最大抗拔力产生限制，所以要bao证钢绞线的强度大于锚固段的抗拔力。 Y$^vA[]c>
防腐与构造方面 ,: z]15fX
增大直径可能会对锚索的防腐层厚度和注浆质量提出更高的要求，在设计时必须充分考虑这些因素。 ~y Dl& S
五、工程案例分析 V
A
heus
背景：某基坑工程采用预应力锚索进行支护，地层为粉质黏土， |VE.khq#
τ k​ =60 kPa，安全系数K=1.65。方案对比：方案 A：直径D=150 mm，锚固长度L=8 m _;BNWH
T d =π⋅0.15⋅8⋅60/1.65≈130 kN j^Qk\(^#IV
方案 B：直径D=200 mm，锚固长度L=6 m ^eoW+OxH
T d =π⋅0.2⋅6⋅60/1.65≈137 kN /Re67cMQ*
结论：方案 B 虽然直径增大了，但由于长度缩短，抗拔力提升幅度较小，需要结合成本来选择最优方案。 K\RMX?YsP
总结预应力锚索的直径和抗拔力呈现正相关关系，但实际设计时需要综合考虑地层特性、施工可行性以及经济性等多方面因素。建议通过理论计算和现场试验相结合的方式，来确定最佳的锚索参数。

[其他]半笼CFG桩复合地基受力机理若何半笼CFG桩复合地基受力机理若何 B\|^$z
2
[讨论]一种预应力锚索穿过混凝土管桩内部净空的（抗浮）复合组合受力结构 [N*S5^>1
ht tps://bbs.yantuchina.com/read.php?tid=336656 Z[RifqaBby
[原创]一种预应力锚索穿过混凝土管桩内部净空的(抗浮)复合组合受力结构的构想 .1h\r, #
htt ps://bbs.yantuchina.com/read.php?tid=336189 Ss{5'SF)$c
[资料]一种预应力锚索穿过混凝土管桩内部净空的(抗浮)复合组合受力结构的构想 4y.'O
htt ps://bbs.yantuchina.com/read.php?tid=336152 }!*|VdL0
[工程实例]内支撑体系受力分析 Z5wDf+

h ttps://bbs.yantuchina.com/read.php?tid=9005 nRHlHu

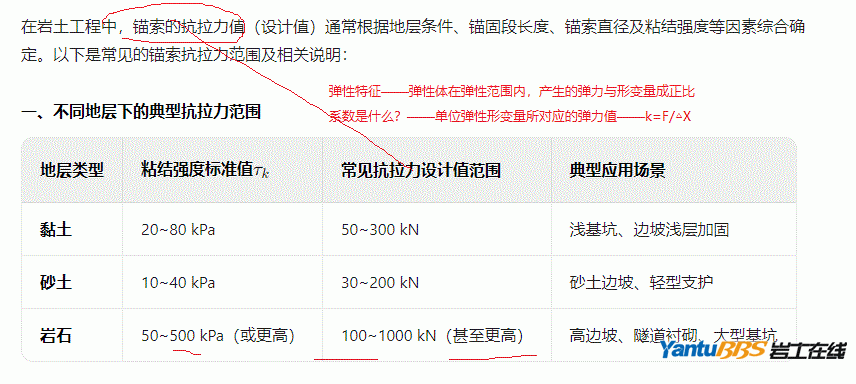

二、锚索规格与抗拉力的关系 @d5t%V\
常见锚索直径 &f A1kG%
中小型锚索：150~200 mm（单孔抗拉力多为 50~300 kN）。 tT A
大型锚索：250~300 mm 以上（抗拉力可达 500~1500 kN）。 lZ"C~B}9:I
锚固长度影响 !oRN,m[7)p
例如：在黏土中，直径 150 mm、锚固长度 8 m 的锚索，抗拉力设计值约为 130 kN（参考公式 yWN'va1+$
T d =π⋅D⋅L⋅τ k /K，取安全系数K=1.65）。 Pr1OQbg]8
若锚固长度增加至 12 m，抗拉力可提升至约 200 kN。 5^
qs>k[mN
三、工程类型与抗拉力需求 \(?d2$0m
基坑支护 S=L#8CID
浅基坑（<10 m）：通常采用 100~300 kN 锚索。 L`:V]p
深基坑（>15 m）：可能需要 300~800 kN 锚索，甚至更高。 BB/c5?V
边坡加固 >)[W7h
土质边坡：一般为 50~200 kN。 A[Ce3m
岩质高边坡：可达 500~1500 kN。 3<Z@!ft8
隧道与地下工程 .ezko\nU
衬砌加固：多为 200~500 kN。

四、规范参考与设计建议 KLj/,ehD !
中国规范 : @gW3'
《建筑基坑支护技术规程》（JGJ 120）：推荐抗拔力设计值公式 %0u5d$bq
T d ≤π⋅D⋅L⋅τ k​ /K，安全系数K一般取 1.65。 e'v_eD T^
《建筑边坡工程技术规范》（GB 50330）：提供不同地层的τ k J1r\Cp+h0
参考值（如黏土取 20~50 kPa，硬岩取 150~500 kPa）。设计原则 &"1_n]JO
地层适应性：软弱地层需增大直径或长度；硬岩地层可通过提高粘结强度优化抗拉力。 q?w%%.9]X
材料匹配：锚索钢绞线强度需大于抗拔力设计值（如 1×7φ5 钢绞线抗拉强度约为 1860 MPa）。 {)Zz4
五、注意事项 Jn&u u
临界值限制：当锚索直径或长度超过一定范围时，抗拉力增长可能趋缓（需通过现场拉拔试验验证）。 g p9;I*!
防腐与构造：高抗拉力锚索需加强防腐措施（如双层防腐），并确bao注浆饱满。 fA V.Mj-
总结 a*,V\l|6
岩土工程中常用锚索抗拉力设计值一般为 50~1500 kN，具体取值需结合地层条件、工程规模及规范要求。建议通过理论计算、数值模拟与现场试验综合确定最优参数。 VK%ExMSqEh
内支撑体系受力分析 Zic:d-Q47
htt ps://bbs.yantuchina.com/read.php?tid=38516 :E|+[}|
[求助]请教：桩网复合地基中网的受力计算用的Marston公式 tOj5b7'ui
ht tps://bbs.yantuchina.com/read.php?tid=9794 RLw/~

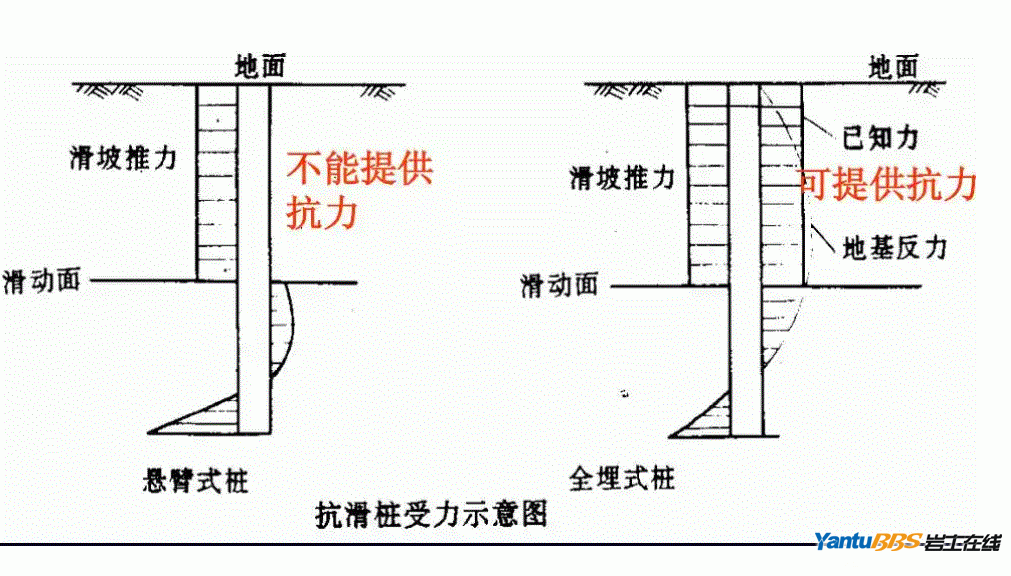

水平受力桩桩土共同作用机理 :-2sKD y
受拉区：桩土分离，分离程度和拱效应卸荷的作用该如何考虑？ ;8]Hw a1!
受压区：桩土变形该如何进行考虑，是一致还是？ a[=B?Bd
ht tps://bbs.yantuchina.com/read.php?tid=10210 k9y/.Mu
[求助]做嵌岩钢管桩水平受力课题要用到哪些软件 5P('SFq'=
ht tps://bbs.yantuchina.com/read.php?tid=12893 >FFp"%%
[评论]岩石受力破坏模式之我见 s}^W2
ht tps://bbs.yantuchina.com/read.php?tid=15230 0!c/4^

[其他]板桩受力分析 aO:A pOAO
ht tps://bbs.yantuchina.com/read.php?tid=7900 Y}\3PaUa
[热点讨论]土钉墙锚杆的受力机制与破坏特点 @71y:)W<
htt ps://bbs.yantuchina.com/read.php?tid=7176     d| {<SRAI
求关于桩水平受力方面的研究方向和资料以及最新进展 > JTf0/
ht tps://bbs.yantuchina.com/read.php?tid=2354 }6__E;h#J
附件:  深圳地铁基坑钻孔咬合桩围护结构施工技术.pdf (158 K) 下载次数:44 vMXn#eR
附件:  钻孔咬合桩在地铁围护工程中的应用.pdf (298 K) 下载次数:42 #Guwbg
附件:  钻孔咬合桩在深圳地铁工程中的应用.pdf (135 K) 下载次数:39 2{hG",JL
htt ps://bbs.yantuchina.com/read.php?tid=18607 >G0ihhVt
隧洞中全长粘结式锚杆的受力分析.PDF {v3@g[:|
htt ps://bbs.yantuchina.com/read.php?tid=18457     ]
VN1Y)
山岭隧道突水对衬砌结构受力影响数值分析.rar MzW!iG
ht tps://bbs.yantuchina.com/read.php?tid=18320 I=E\=UTG,5

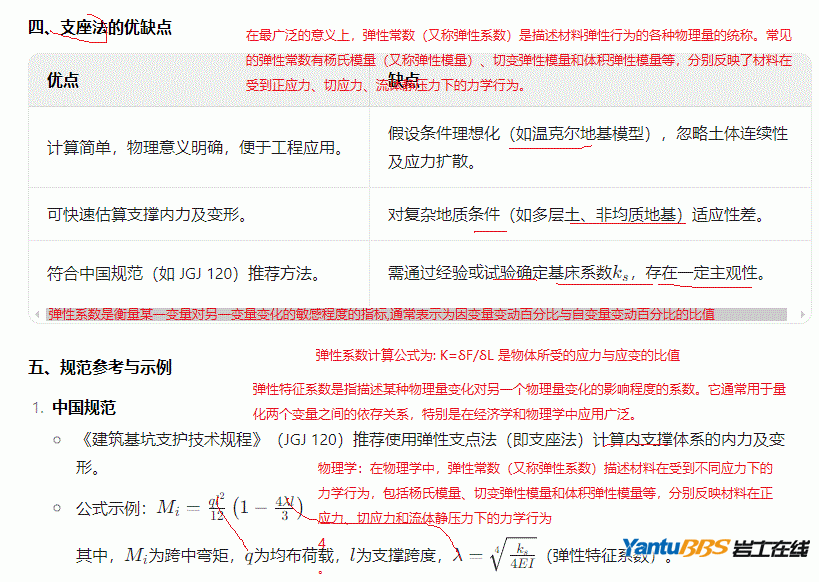

在岩土工程内支撑体系受力分析中，支座法（又称 “支点法” 或 “弹性支点法”）是一种用于计算支撑结构内力及变形的经典方法。其核 心思 想是将内支撑体系简化为弹性地基上的连续梁或框架，通过考虑支撑点的弹性反力来分析结构的受力状态。以下是其具体含义及要点： ~vZ1.y4
一、支座法的基本原理 ;$r!eFY;
简化模型 b3=XWzK5
将内支撑体系（如水平支撑梁、钢支撑或混凝土支撑）视为弹性地基上的多跨连续梁，支撑点（如立柱、围檩或锚杆）作为弹性支座。
Nw1 .x
弹性反力假设 v9D[|4
土体对支撑结构的反力被简化为弹性支座的反力，反力大小与土体变形量成正比（符合温克尔地基模型），即：p=k s​ ⋅y其中，p为土反力强度（kPa），k s​ 为地基基床系数（kN/m³），y为支撑结构的水平位移（m）。 {!4ZRNy(k
平衡方程 c)QOgXv
通过建立结构的弯矩、剪力与弹性反力的平衡关系，求解支撑体系的内力（弯矩、剪力）及变形。 t/]za4w/

二、支座法的分析步骤 )qWO}]F
确定计算模型 ,+5!1>\
将内支撑体系按实际布置划分为若干跨，支撑点作为支座。 rG B*a8
考虑支撑的刚度（如钢支撑的轴向刚度EA）和土体的基床系数k s​ 。 m}m|(;T
荷载计算 .KYDYdoS'
作用在支撑上的荷载包括土压力、水压力、地面超载等。 {X\FS
荷载通常按梯形或三角形分布简化。 1x0)mt3
建立微分方程 :bP <H
对每跨梁段建立挠曲线微分方程，结合边界条件（支座处的位移、转角）求解内力和变形。 MLmk=&d
迭代求解 {mHxlG)
由于土反力与变形相关，需通过迭代法（如弹性支点法迭代步骤）逐步逼近真实解。 n>lQ:l~
三、支座法的应用场景 2ZxZ2?.uJ
基坑支护内支撑设计 1(VskFtZF
适用于计算水平支撑梁、钢支撑或混凝土支撑的内力，确定支撑截面尺寸及布置间距。 0M}Ql5+h,
软弱地层结构分析 -,"eN}P^
尤其适用于淤泥、黏土等软弱土层中的支撑体系，因土体变形较大，弹性反力显著。 NA$ODK-
对比验证 U`4t4CHA
可与有限元法、现场监测数据对比，验证设计合理性。 lb)i0`AN+
[热点探讨]抗拔桩和抗压桩受力性状异同性研究.rar .6i +_B|
ht tps://bbs.yantuchina.com/read.php?tid=16519 w 3L+7V,!
地震作用下盾构法隧道的弹塑性受力分析.pdf NCx)zJ\S
ht tps://bbs.yantuchina.com/read.php?tid=17915 $yZP"AsAR
黄土公路隧道受力特性测试.pdf UXS+GAWU
h ttps://bbs.yantuchina.com/read.php?tid=18101 51>OwEf<R
黄土隧道钢拱架受力量测与有限元分析.pdf f*[Uq0?
ht tps://bbs.yantuchina.com/read.php?tid=18113 K!G/iz9SB

工程示例 `7 J4h9K
某基坑内支撑采用钢支撑（跨度 6 m，EI=2.1×10 7 kN・m²），土体基床系数k s​ =15MN/m 3 ，均布荷载q=50kN/m。计算得跨中弯矩M i​ ≈120 kN・m，需选用 H350×350 型钢（抗弯强度满足要求）。 VB+y9$Y'
六、注意事项 N1]P3
基床系数取值需根据土层性质、施工工艺（如是否预加轴力）及规范建议综合确定。 y(r(q
例如，黏土可取k s =5 30MN/m 3 d:n.Vp
，砂土可取k s​ =10 50MN/m 3 。 ~HX'8\5
支撑刚度影响 n*qn8Dq
当支撑刚度不足时（如长细比过大），需考虑支撑自身的压缩变形。 aFy'6c}
动态调整 )]JQlm:H
施工过程中需通过监测数据动态调整计算参数，优化支撑体系设计。 qUNXT
总结 l'\m'Ioh
支座法是内支撑体系受力分析的经典方法，通过弹性地基梁模型简化支撑结构与土体的相互作用，适用于常规基坑支护设计。实际工程中需结合地质条件、施工工艺及规范要求综合应用，并通过现场监测验证计算结果。 p#dYNed]'
泥质页岩隧道初期支护和二次衬砌结构的受力状态分析及其对隧道结.pdf $I3}%'`+
h ttps://bbs.yantuchina.com/read.php?tid=18240 ^s/f.#'
泥质页岩隧道初期支护和二次衬砌结构的受力状态分析及其对隧道结构稳定性的影响.pdf }Do$oyAV$G
ht tps://bbs.yantuchina.com/read.php?tid=18241 kPp7;U2A
偏压滑坡地段隧道围岩受力特征分析.rar VC NQ}h[D
h ttps://bbs.yantuchina.com/read.php?tid=18246

软弱围岩下双连拱隧道的衬砌受力分析.rar rdm&YM`J
h ttps://bbs.yantuchina.com/read.php?tid=18285 f:A1j\A?
软弱围岩条件下连拱隧道施工阶段的受力分析.rar  ["Jt2
htt ps://bbs.yantuchina.com/read.php?tid=18284 5bprhq-7
软弱泥质页岩地段隧道衬砌受力特征分析.pdf W'
C~{}c=
ht tps://bbs.yantuchina.com/read.php?tid=18280 k?Iq 6
浅埋黄土隧道施工方法及支护受力研究.rar Ar$Am
ht tps://bbs.yantuchina.com/read.php?tid=18257 bO gVCg
受力1-10页

分幅距离对青藏高速公路分离式路基动力响应的影响 iC<qWq|S_m
ht tp://www.360doc.com/content/20/0626/15/28704984_920620724.shtml Czd)AVK
考虑张拉及剪切破坏的强度折减法在岩土工程中的应用 /.@"wAw:
ht tp://qks.cqu.edu.cn/html/cqdxzrcn/2013/8/201308016.htm yKOC1( ~
摩尔-库伦公式 {X&H
ht tps://www.fangzhenxiu.com/post/9405483/
4{=^J2z
基于动力强度折减法的边坡稳定性分析 (2013年) ,-Yl%R.W=
htt ps://www.sogou.com/link?url=hedJjaC291OIJTBNRyYefPAPw4iH1vcXUJRZLciShZMvSkD5xSHxgtG-trar8C7dPuXDkE6gixlcqLsvS5XZsg.. WNV}@
‌拉张破坏与剪切破坏的主要区别在于破坏机制、表现形式和发生条件。‌ O ;B[ZMV
破坏机制 0a's[>-'A
‌拉张破坏‌：发生在材料受到拉应力超过其抗拉强度时，通常表现为材料沿拉应力方向断裂，形成明显的裂纹或断裂面‌1。 }xy[&-dh
‌剪切破坏‌：发生在材料受到剪切应力超过其抗剪强度时，表现为沿某一面的滑移，通常与位错塞积和应力集中有关‌2。 Dn.%+im-u
表现形式 h\OMWJ~
‌拉张破坏‌：断裂面通常较为粗糙，有毛刺或裂纹扩展的痕迹‌2。 Y X{F$
BM
‌剪切破坏‌：破坏面相对光滑，表现为沿某一面的滑移，通常形成明显的剪切面‌2。 @w[HXb
发生条件 =&?BPhJE
‌拉张破坏‌：需要拉应力超过材料的抗拉强度。 bjs{_?
‌剪切破坏‌：需要剪切应力超过材料的抗剪强度。 sMWNzt
应用场景 V)Y#m/$`
‌拉张破坏‌：常见于岩石、混凝土等材料在拉应力作用下的破裂现象，如岩体的张性裂隙‌1。 y)+lU
‌剪切破坏‌：常见于金属材料的剪切变形和断裂，如剪切面光滑锋利的断裂现象‌2。
