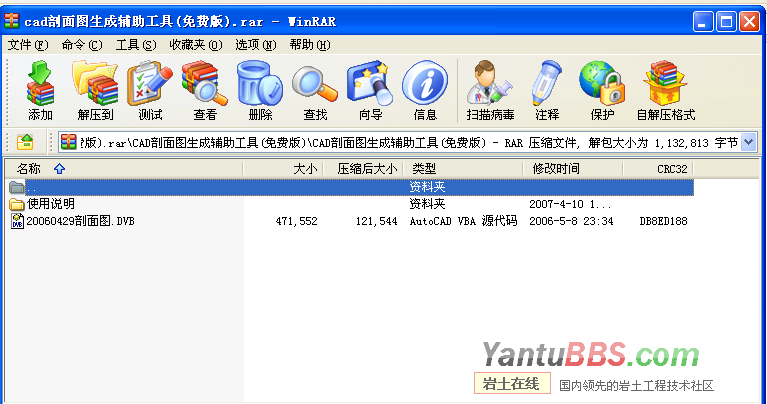

还有，忘了讲这个DVB格式的怎么使用。
就是在cad里面工具-加载应用程序-选择这个DVB程序就可以了加载了。
或使用下面说明书那里面的方法。。。
二、使用方法步骤：
1、AUTOCAD命令行输入命令APPLOAD或AP出现加载对话框
2、选择DVB文件加载。CAD界面出现菜单。
3、打开CAD文件，如“示例1.dwg”。
4、选择菜单“我的剖面—数据”，出现设置对话框。
5、设置平面图比例尺，（注：该平面图比例尺数值为CAD图面长度与地形实际长度的比值），如果图层较复杂，可选择部分图层，以减少多余的数据。然后选择“采集交点”，进入CAD界面选择剖面线（剖面线可以是直线，也可以是折线），程序自动采集数据完毕。
6、选择菜单“我的剖面—修改”，出现修改数据对话框。
7、首先按“下移”键（Alt+x）或“上移”键（Alt+s），编历所有交点数据，如果存在漏掉的交点，要在平面图上画辅助直线，再重复4—7步骤。然后检查并修改各个交点的高程值；如果平面图等高线没有附值，必须一一输入，可输入增量值，如等高线高程差，然后按“计算”键（Alt+f）,计算当前高程值（即前一个交点值与增量值的和）；可加入注释（程序设置了四个代码：J—建筑、L—公路、Z—钻孔、K—陡坎）；如果为多余交点可选择删除（Alt+d）；按“下移”键（Alt+x）或“上移”键（Alt+s）完成当前交点值输入。
8、选择菜单“我的剖面—成图”，出现输出设置对话框。
9、完成剖面图各个参数的设置，按“现文件中生成”键，进入CAD界面点击剖面线生成的位置，生成剖面图。或按“新文件中生成”键，在新文件中生成。
10、如果平面图为位图文件，如“示例2.dwg”。有两种方法处理：a、画辅助线（pline），在等高线处设置端点，然后在步骤5中选择“采集线段”，其他步骤相同；b、在剖面线旁边画辅助线，在等高线处设置交点，然后执行步骤5-9。
