静力触探仪集成 油泵 型号名称：CBY2040高压齿轮泵/电动机CBY2025；额定压力：16MPa .^ soX}
每转排量 40ML/25ML 最高压力 20MPa Ao(Xz$cQfW
触探油缸 缸筒直径 Ф150MM 作用面积 下/上腔132/176CM2 +[ !K
活塞杆直径 Ф75MM 活塞杆贯入速度 0.2~1.6M/min可调 ,'[0tl}8K
工作行程 1.2M 活塞杆提升速度 2.8M/min LyH{{+V
系统油压 贯入11.5MPa 起拔18.2MPa OT+LQ TE
系统油压下作用力 贯入200KN 起拔240KN =j6f/8
支承油缸 缸筒直径 Ф100MM 工作行程 450MM UE5T%zd /
支承腿顶起力 大于70KN/个 支承腿支承力 大于80KN/个 9%pq+?u9
下锚机 下锚机转速 8RPM 下锚深度 1M S-*4HV_l
下锚机螺杆导程 96MM 平均下锚时间 约小于3min tQF,E&Jo8
下锚机最大扭矩 4000N.M 下锚油马达 BM-D315摆线马达 |. X ?IJ`
测量设备 记录仪表 JTY-2型专用电脑 探头 ZQS-15双桥探头 "d9"Md0k
仪表电压 220V 触探杆规格 Ф40*1000MM 525W;
mu{
探杆间连接 S=2.5 1:8锥螺纹 电缆规格 8芯屏蔽8*0.2MM2 Fc{hzqaP8
电源逆变器 输出功率 140W 瞬时功率 200W Jc/*w
连续使用时间 大于8H 输出电压/输入电压 220V±10%/DC12V 6Wl+5
a6V
输出频率 50±2.5Hz 充电输入电压 AC220V Y`w+?}(M
油箱 容量 145L(标准型)；212L（加大型） 3V2 "1Ic
适用油液 20＃机械油或20＃液压油 A?=g! ( wB
电缆长度 （滚筒可卷）约150M BZe x
操作人员 3~5人 Ng2 qu!F7
基本配备 探杆50M；8芯电缆100M；电脑1台；逆变器1台；2“3”探头各1只；地锚6只；锚机1台；沙发1台；箱式工作室1间； h49|x&03
选配设备 空调；饮水器； p1q"[)WVn^

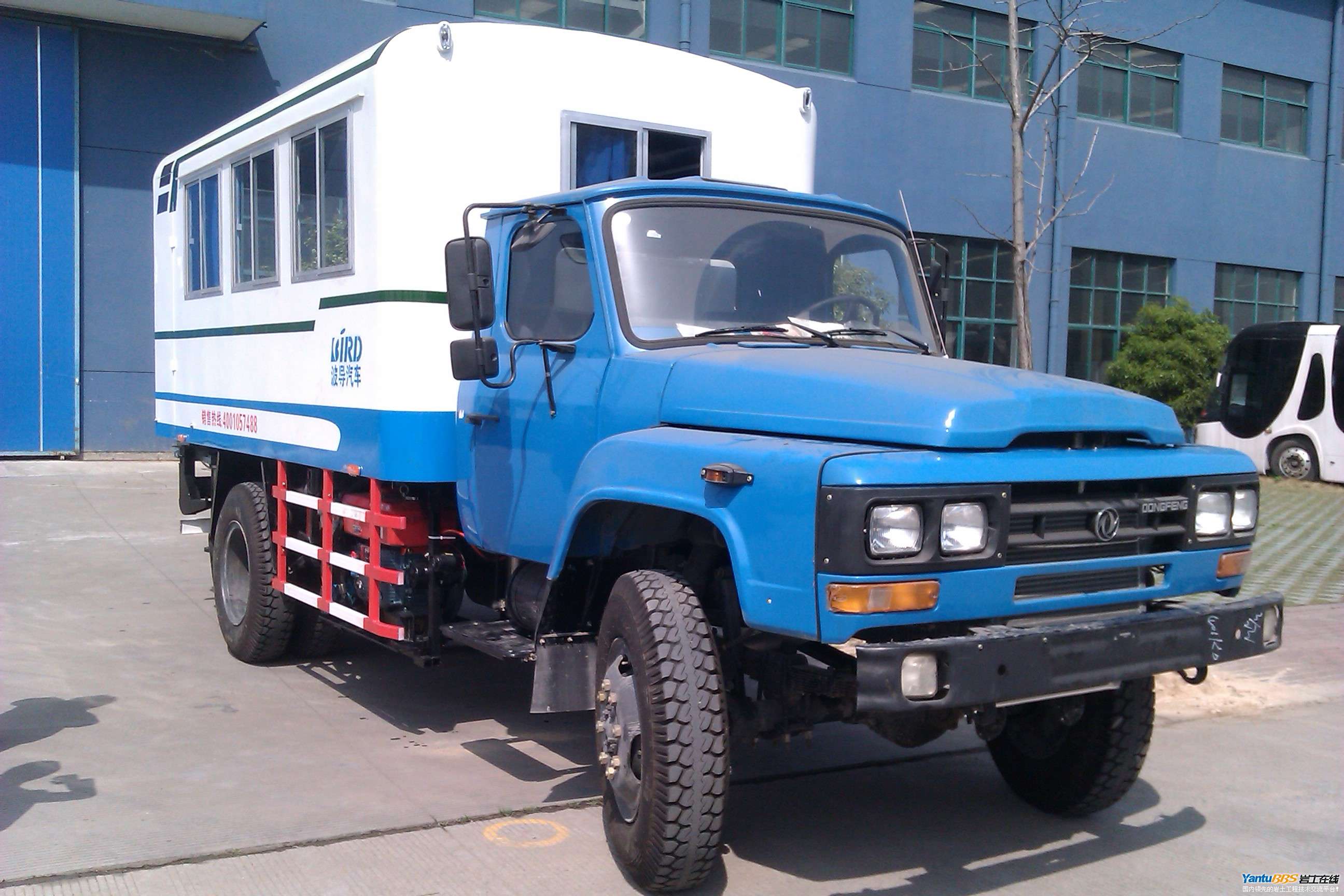

拖载车 底盘 解放CA1097型5吨汽油载重汽车（二类底盘）ID号：1008373 V |)3l7IC<
整体外形尺寸 7100*2375*3200MM I!~ 5.
工作动力 CA6102B6汽车电喷发动机或111KW电动机 W-2,QVp%
总贯入能力 200KN 起拔能力 240KN ) m [0,
车轮接近角 30° 车轮离去角 20° Ap=L lZ
建议车速 不超过50KM/H J;HkR9<C
}O-|b#Q
NKC50系列静力触探仪（车）利用精准液压传动技术，将贴有电阻片的测力探头匀速压入土层中，测力探头与土层接触产生的阻力变量信号传输到地面的计算机上，计算机根据已建立的贯入阻力与地基的允许承载力、变形模量等关联数据软件，现场直接给出地基允许承载力等物理数据，为基础设计提供依据。 ]:d`=V\&N
