[热点讨论]膨胀土与土钉支护h ttps://bbs.yantuchina.com/read.php?tid=323073 3+tr_psH
[原创]复合土钉墙基坑支护技术规范 GB 507392011 %5-
htt ps://bbs.yantuchina.com/read.php?tid=332750 <v+M~"%V
]XJJ038-2008:新疆建筑基坑土钉支护统一技术规定 9Lp[y%{GP
h ttps://bbs.yantuchina.com/read.php?tid=333527 bG&vCH;}%
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 37楼 发表于: 2025-03-31
[资料转载]土钉墙在镇海炼化软弱基坑支护中的应用 +w'{I`QIL0
h ttps://bbs.yantuchina.com/read.php?tid=328868 xs ^$fn\
[资料原创]基坑面积约8004.38㎡SMW工法桩加内支撑结合复合土钉墙深支护毕业设计 Gkq<?q({t
htt ps://bbs.yantuchina.com/read.php?tid=331097 i][af
[原创]土钉于锚杆区别详细比较总结 %U$PcHOo
h ttps://bbs.yantuchina.com/read.php?tid=331990 n^m6m%J)
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 38楼 发表于: 10-13
膨胀土与土钉支护 |Y42ZOK0
htt ps://bbs.yantuchina.com/read.php?tid=323073 \hcb~>=C
绿色装配式土钉墙技术htt ps://bbs.yantuchina.com/read.php?tid=327422 <^,5z!z }
土钉长度沿深度怎么布置才"准确"?——从受力机理讲透"上长下短"与"中部长两头短" cr_Q,*
先给一个总的判断:"上长下短"和"中部长两头短"不是两种并列的、需要二选一的技术路线,而是同一个力学原理在不同约束条件下长出来的两种外观。 前者是"按受力需要布置"的理想形态,后者是"受周边环境挤压后被迫优化"的现实形态。真正决定土钉长度的不是"第几排",而是"这根钉要穿过滑裂面多深、钉尾要锚进稳定土体多少"。谁把这个算对了,谁就准确。 Mb#-I GZ
2n`OcXCh/
下面分五层讲:受力机理 → 两种布法的底层逻辑 → 五种布法的排序 → 土质/工况对应原则 → 实操判别清单。 k2S6 SB
5 LZ+~!2+
一、先把底层机理讲清楚:土钉到底靠什么干活 F 6 xQ`T|
1. 土钉是"被动受力"构件,不是挡土墙 '5vgpmn
普通挡土墙、桩、地下连续墙,是被动制约机制——结构自己扛住墙后的土压力。土钉墙完全不同,它是主动加固机制:土钉本身没有预应力,它必须等到土体产生微小变形之后,才通过钉—土界面的粘结力/摩擦力被"拉"起来,进而约束土体变形。 ?[K \X
3"OD"
这句话决定了一个关键结论:土钉的受力大小,由它所在位置土体想往哪儿跑、跑多少决定,而不是由设计人想让它受多少力决定。 USrg,A
beM}({:`
2. 滑裂面:一切长度的"标尺" >kJEa8

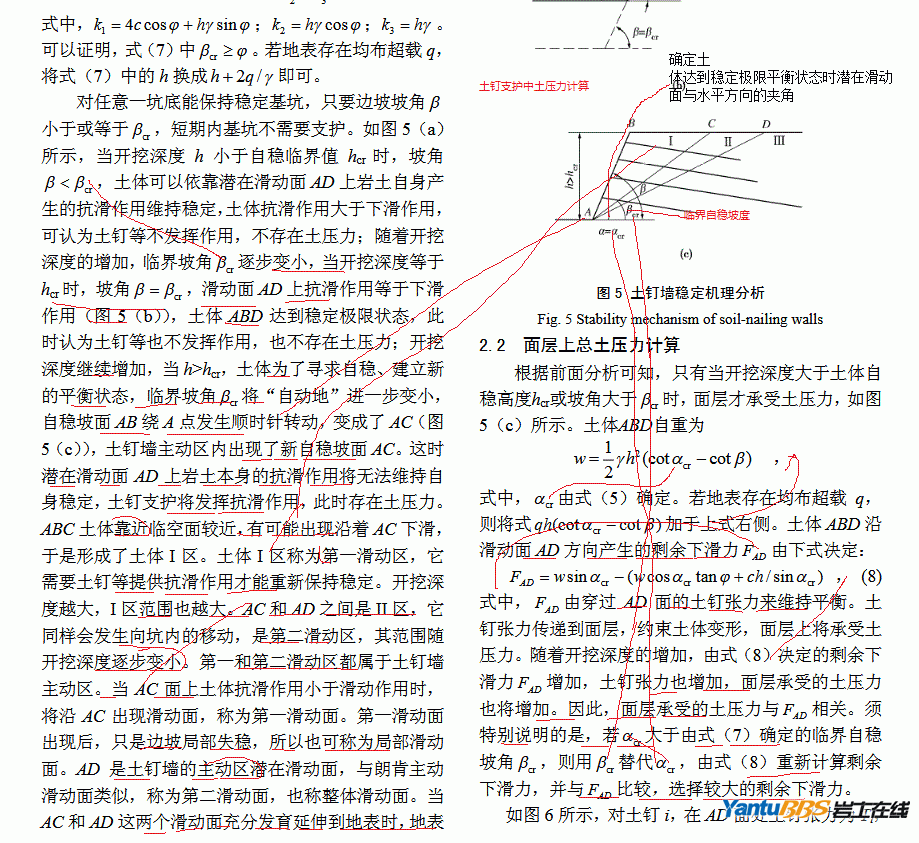

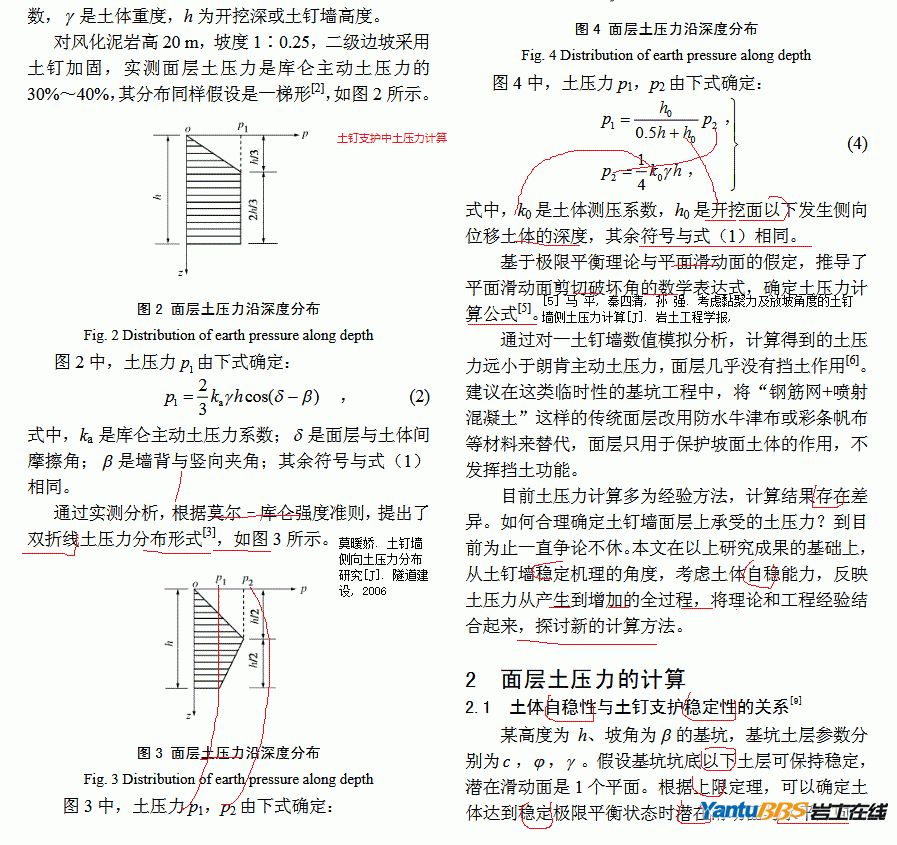

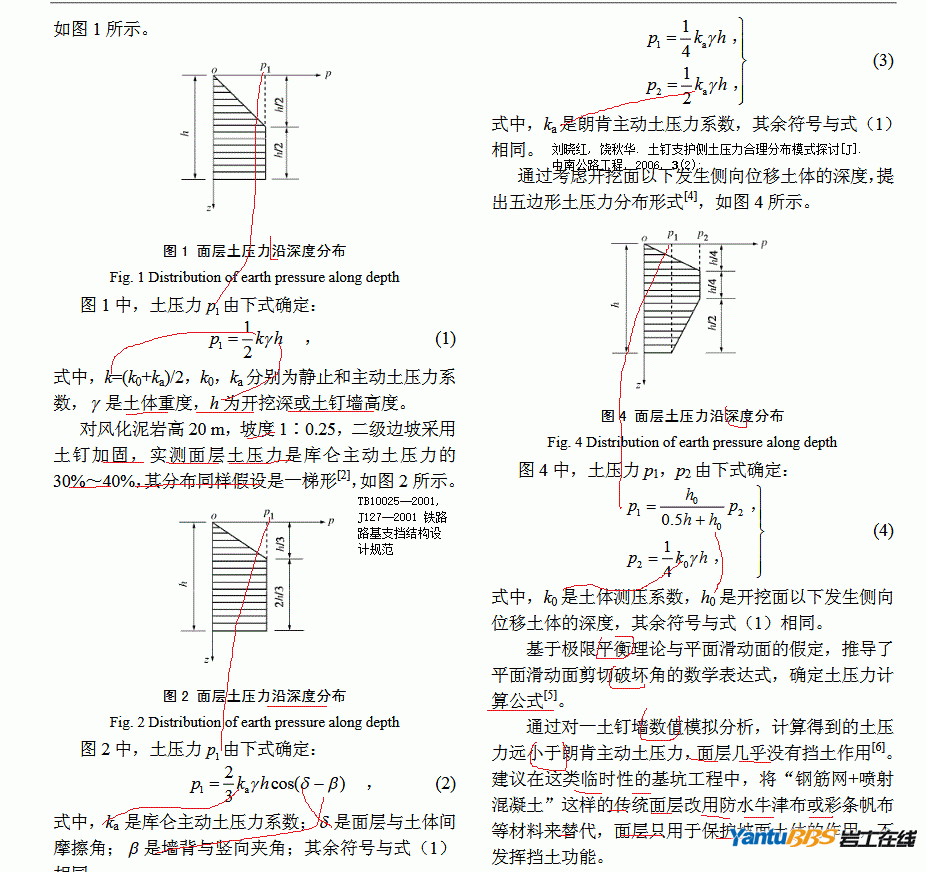

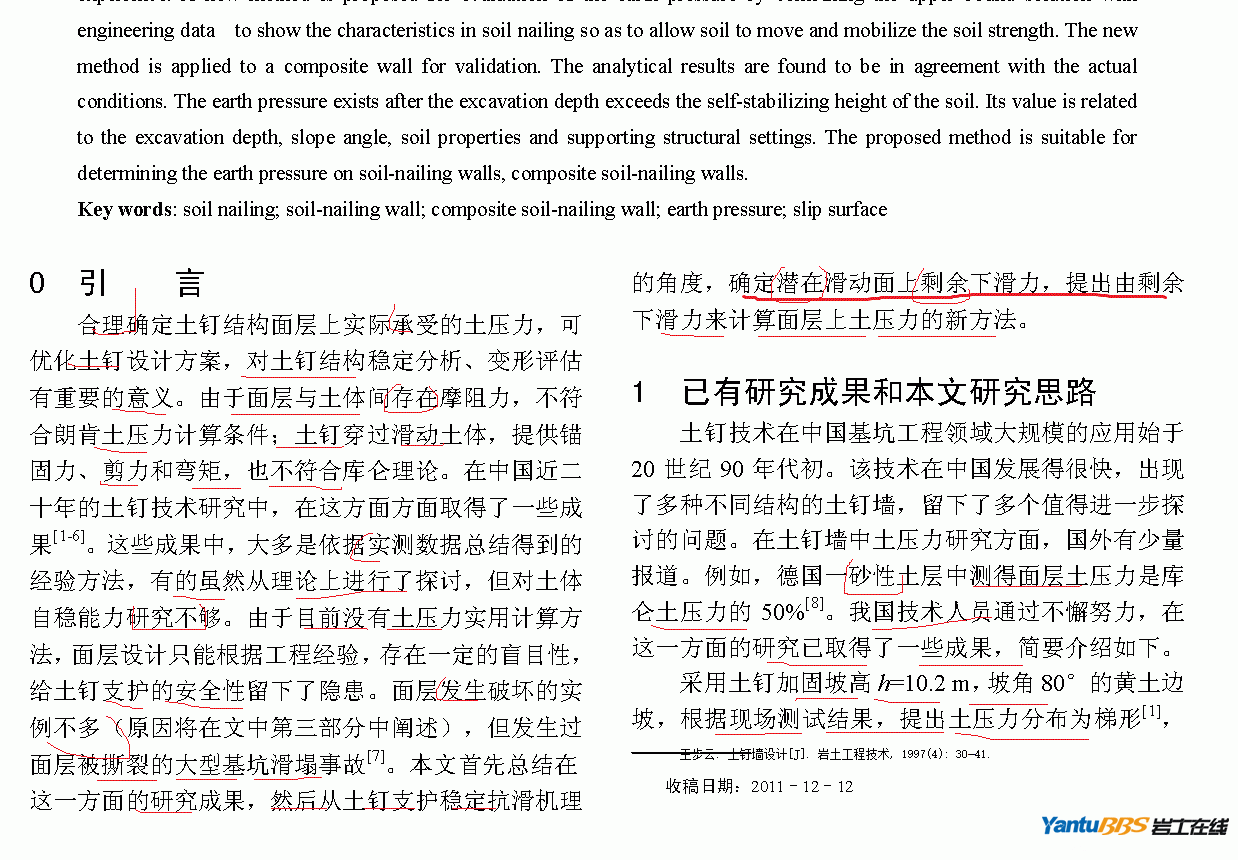

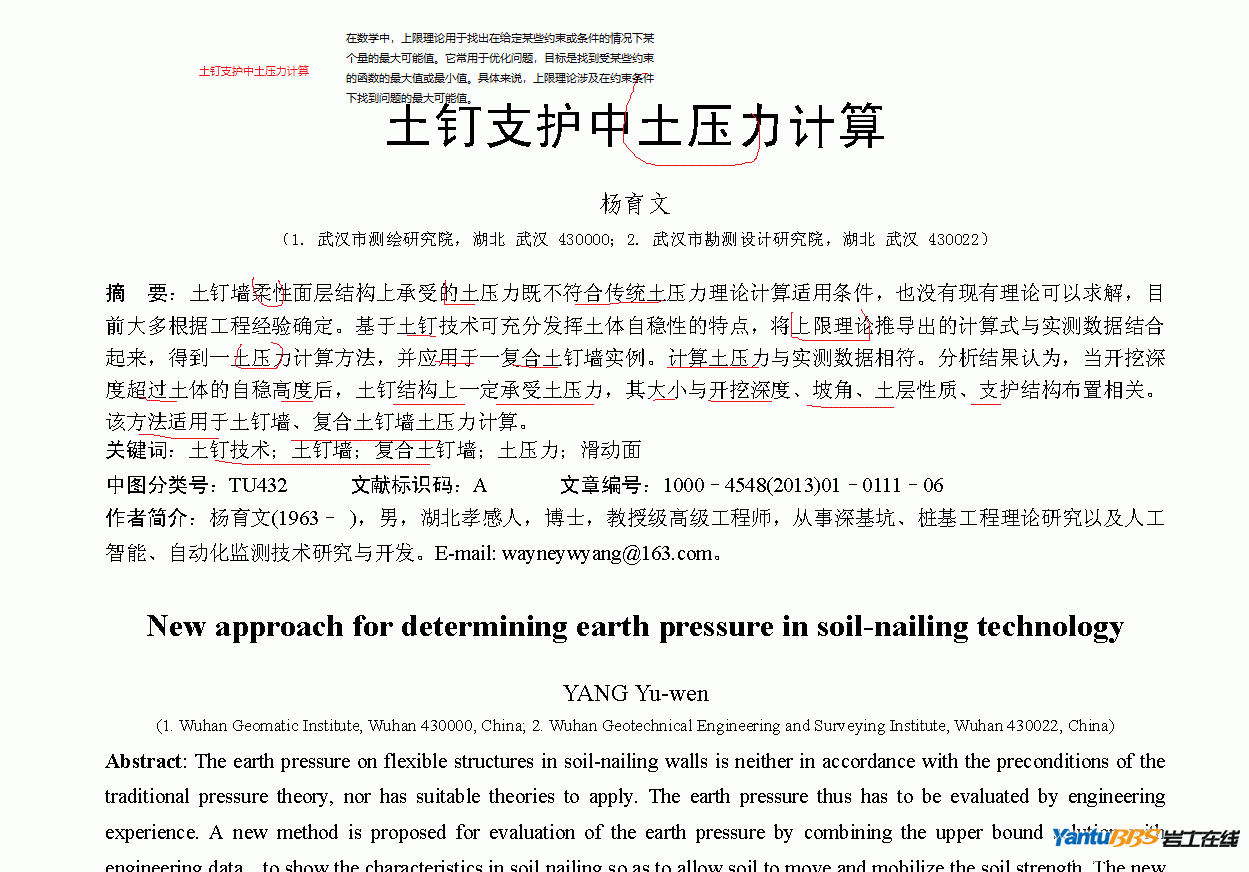

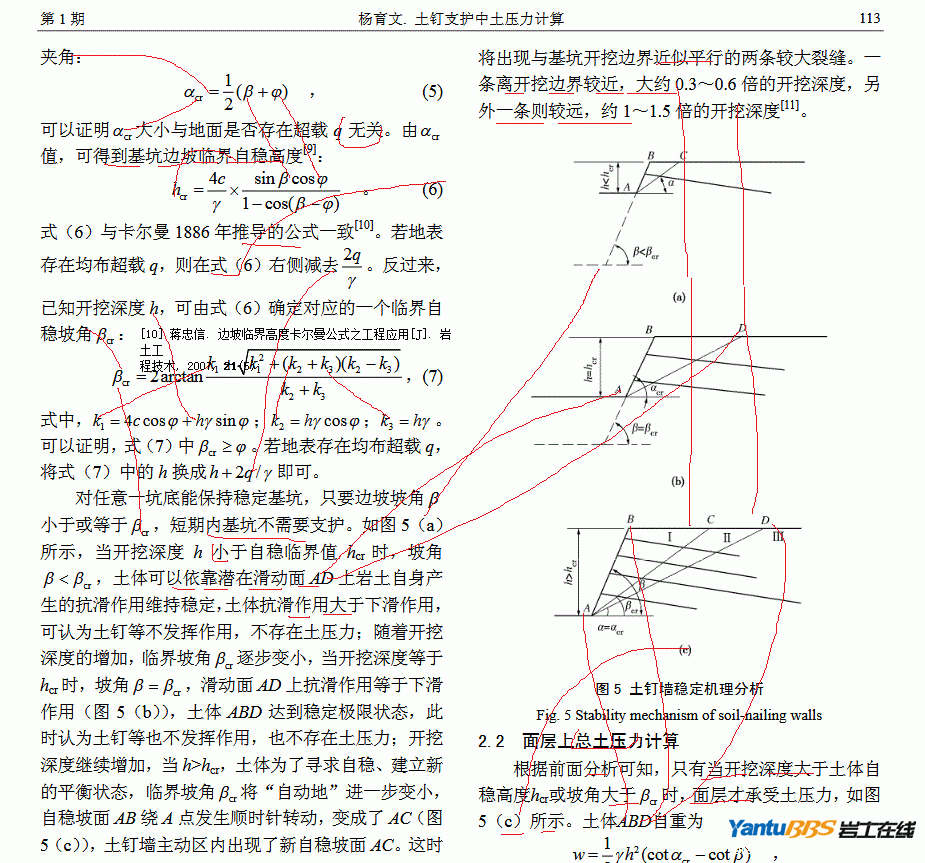

土钉墙内部失稳的形式,是加固土体内部出现一条滑裂面(通常是圆弧面,用圆弧滑动简单条分法/力矩极限平衡法验算),滑裂面以内的土体是"主动区"(想往外滑),滑裂面以外的土体是"稳定区"(要拉住它)。于是每根土钉的有效工作部分就是: ]\Tcy[5
穿过滑裂面附近的那一段——这里产生拉力峰值; h r!Htew4
伸进稳定区的锚固段——靠它与稳定土的摩阻 力提供抗拔力。 {V)Z!D
现场实测和国外足尺试验(如德国 Stuttgart 永久土钉墙工程)都证实: _'lrI23I
土钉拉力沿钉长呈"枣核形"分布——两端小、中间大,峰值基本就在滑裂面处;而在竖直方向上,各排土钉的最大拉力呈"鼓肚形"分布——中部几排大,顶部和底部几排小。 ctg[C$<q|
记住这两个分布形状,后面所有布法都是从这里推出来的。 XCTee
3. 顶部为什么是例外:悬臂效应 ]/y&5X
第一排土钉以上的边坡,不存在土拱效应、也没有荷载重分配,这一段是个"悬臂"——它上面的土压力全部要靠第一排土钉往下传。所以: R0v5mD$:G
第一排土钉距地表要近(一般 0.5~2m),但不能太近,否则注浆浆液会从地表冒出来; ixFuqPij
上部土钉不能太短。大量工程实践表明:上部土钉一短,土钉墙顶部水平位移立刻变大,而且容易在钉尾上方的地表拉开大裂缝。裂缝一旦出现,地表水灌进去,既增加土体侧压力,又降低土钉抗拔力,形成恶性循环。 #[a+m
4. 底部为什么也不能随便短 &%/kPF~<
按纯理论算,下部土钉(尤其最下一排)实际受力很小,长度可以短。但工程上有太多"意料之外": 1vF^<{%v
坑底局部超挖(挖承台、集水坑、电梯井、排水沟)、底板标高调整导致的浅层大面积超挖、坡脚被水浸泡、土体徐变、地面堆载、暴雨…… (!0=~x|Z[
Uhz<B #tj
这些都会让下部土钉内力骤增,而且越接近极限稳定状态时,下部土钉内力增长越猛。所以最下一排土钉也不能太短,且距坡脚不能太远(有资料建议不超过一个竖向排距的 2/3,同时满足机械最低工作面一般不小于 0.5m)。 5$ra4+k0
这一条非常重要,它是后面"为什么有的设计上下都短、中间最长"的关键前提。 P{!r<N
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 39楼 发表于: 10-13
二、"上长下短"的底层逻辑:力矩平衡 8yDu(.Q
1. 它是"按矩设计的理想解" :"aCl~cy9g
上长下短‌通常是依据‌力矩平衡原理‌设计的:假定滑裂面为直线或弧线,土钉要‌穿过滑裂面之后‌才能提供抗滑力矩。 kN)m"}gX
滑裂面是一个‌向下收缩的弧‌:越靠上,钉要穿到稳定区所经过的交线越"宽",需要的长度越长; tE: m& ;I
越靠下,滑裂面越接近坡脚,土钉‌只需很短的长度就能穿过滑裂面‌并锚固。 ~+GMn[h
于是"上长下短"是一个自然的几何—力学结果:‌上部钉跨越的滑体更厚、力臂更大,需要更长;下部钉穿过滑面即完成任务,可以短。‌ %TA3o71
2. 它的问题 %kg%ttu7
这套逻辑本身是对的,但在实际工程里经常‌落不了地‌——原因见下一节。所以你会看到,很多图纸上标着"上长下短",现场做出来却是"中部长两头短"。 fEl,jA
3. 顺带纠一个常见错误 7TC=$y ,
搜索中大量二手资料写"土钉长度‌上短下长‌(顶部 0.5H,底部 1.0H)",并把它当成规范做法。这个说法需要慎用: .CL\``
"上短下长"是土钉墙技术早期依据"力平衡"设计时的做法,目前基本已被工程实践否定‌; j+c<0,Kj
现行主流认识是:‌顶部土钉要适当加长‌(很多资料建议顶部土钉长度可达基坑深度的 1.2~1.5 倍),因为顶部悬臂段对变形最敏感; 6jRUkI-!
规范给的长度区间是‌开挖深度的 0.5~1.2 倍‌(部分资料给到 0.5~1.5 倍),这里的"0.5~1.2"是‌整排土钉的取值范围‌,不是指"从上到下线性递增"。 h6dVT9
所以看到"上短下长"的说法,要结合它到底是"早期力平衡说法"还是"分散在 0.5~1.2 倍区间内的具体取值"来理解,‌别直接当成从上到下逐排变长‌。
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 40楼 发表于: 10-13
土拱效应一句话讲透:‌ 松散土体想往外滑时,中间软的地方先动不了,两侧硬的土钉/桩像两个拱脚,把土的重量顺着"拱形"挤到硬构件上,土自己就把自己兜住了。 aiKZ$KLC
举个最接地气的例子:你用手捧一把沙子,手指张开留几条缝,沙子不会立刻从指缝全漏光——就是沙子在你每根手指之间自动形成了一个个小土拱,把重量传到手指上,把自己"架住"了。 4?AggqW
放到土钉墙里就是:土钉是那几根"硬手指",土钉之间的土不会直接往坡面塌,而是自动在两根钉之间拱起来,把土压力全传给土钉,最后整个坡面就稳住了。 hl[!4#b]K
三、"中部长、两头短"的底层逻辑:三个约束叠加 b]NSCu*)s
这是目前‌工程应用最多‌的一种,它的形成有三条硬理由,缺一不可: N:y3tpG
G^]7!:0
1. 施工约束:上排钉被周边设施"卡住" 6BJPQdqSl
靠近地表的土钉,‌尤其第一、二排‌,往往因为基坑外有: P*# H]Pv
建筑物基础、地下管线、窨井、涵洞、沟渠、道路等市政设施 _"PT O&E
%-6I
导致土钉‌打不长‌,而且有时为了避开障碍,土钉位置被迫下移、倾角被迫加大(可能到 25°~30°)。这不是设计不想要长钉,是‌物理上没有空间‌。 7O)U(<70
i 7fQj, q
2. 经济约束:加长中部比加长上部"更划算" 5$e|@/(0
从提高稳定性效率看,‌增加中部土钉长度所换来的稳定性增益,在经济上优于加长最上排‌。原因就是前面那个"鼓肚形"分布——‌中部土钉本来就是受力最大的那几排‌,它才是贡献抗滑力矩的主力。同样的钢材用在"鼓肚"的位置,边际收益最高。 cI O7RD$8
+##b}?S%
3. 变形约束:第一排又不能太短 Ba\l`$%X
但注意上面第 1 条不能走极端——‌第一排土钉对控制土钉墙水平位移作用非常突出‌,所以即使受场地限制,‌第一排也不宜太短‌。这就形成了典型的形态: &.Jp,Xt)
T`;>Kq:s
顶部第一排:不能短,但受场地限制打不长 → 中等偏短‌ dfDz/sD*
中部若干排:受力最大、效率最高 → 最长‌ l(T CF
底部若干排:理论受力小,但防意外 → 适当长度,不短过头‌ x_JCH7-
)bqfj>%#c
这就是"两头短、中间长"的完整来龙去脉。‌它不是对"上长下短"的否定,而是把"上长下短"里"上部需要长钉"的需求,通过"中部加长"这一更高效率的方式实现掉了。
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 41楼 发表于: 10-13
四、五种布法的排序与适用条件 A&2)iQ
按深度方向,土钉布置共有 5 种:上下等长、上短下长、上长下短、中部长两头短、长短相间。下表是它们的判别要点: 8- ?.Q"D7%
^+JpI*,
表格 N%A[}Y0;MW
布法    设计依据    评价    适用情形 Ew=8"V`C
上长下短    力矩平衡原理    理论合理,但常受周边环境限制难以实现    场地开阔、周边无管线障碍、需要最大抗滑力矩的较深基坑 wnL\.%Y^
中部长两头短    受力分布 + 经济性 + 施工可行性    目前工程应用最多    城市基坑、周边有建筑/管线、场地受限的常规工况 oXc!JZ^
上下等长    力矩平衡原理    性价比一般    开挖浅、坡角缓、土钉短、土质均匀 /h ef3DV5I
长短相间    想把应力"摊匀"    与土钉受力机理有冲突,慎用    特殊需求下局部采用 .]qj];m
上短下长    早期力平衡原理    基本已被实践否定    不建议 (=H%VXQH
关于"长短相间"必须单独提醒:它的出发点是"长钉调动更深处土体、把应力分配得更均匀",听起来很美,但与土钉的受力机理相矛盾—— $f-f0t'
NY'sZTM&
若滑裂面同时穿过长钉和短钉,长钉多出来的那一段其实没有提供阻 力,白费了; B?nQUIb:
若滑裂面只穿过长钉,短钉就整个落在主动区里,提供不了抗滑力矩,没发挥作用。 (o1*7_]e
这与预应力锚杆不同(锚杆锚固段的后半段主要作用是给自由段提供锚固力,可以不考虑它对边坡稳定的贡献)。所以土钉做"长短相间",效率是打折的,这也是它没成为主流的根本原因。 aMSX"N"ot
T #&9|
五、土质与工况对应原则(核 心,建议收藏) D-/K'|b
土钉长度的确定,规范给的总原则是:"按各层土钉受力均匀、各土钉拉力与其极限承载力的比值相近"来确定——也就是让每根钉的受力/承载力比值尽量相等,避免某排钉成为短板。在此原则下,不同土质的取向如下: L44/eyrp
6BihZ|H04
1. 均质较好的土(硬塑/坚硬黏性土、密实砂土、风化岩) _91g=pM
土拱效应好、自稳能力强,土钉可按"上长下短"或"上下等长"常规布置; X;7gh>Q'4
长度比(钉长/墙高)可取 0.5~0.8(钻孔注浆型、粒状土陡坡的试验统计值); 8xQ5[Ov
主要还是靠圆弧条分法验算整体稳定确定。 zUM;Qwl
2. 城市中心、周边管线密布、场地受限 Ocq.<#||H
采用"中部长两头短",第一排受场地制约可略短但不可太短(控变形); >5&'_
需对凸角区段局部加强;不要指望凹角提供有利约束——土钉墙沿走向刚度和整体性较差,相邻侧土的约束有限,有时反而因边角应力集中降低安全度。 _(}{=:M?
3. 软土、淤泥质土、新近填土(自稳能力差) (I d]'w4
这类土单靠土钉墙不行,需用复合土钉墙(土钉 + 预应力锚杆 / 微型桩 / 水泥土搅拌桩 / 旋喷桩之一或组合); k;w1y(
土钉长度比要明显加大,可达 2.0 以上;间距取小值; af61!?K
淤泥质土复合土钉墙开挖深度一般控制在 ≤6m; `4RraJj>0~
打入式钢管土钉特别适合成孔困难的淤泥、淤泥质土、填土、砂性土,注浆量足时可获得比同直径钻孔注浆钉高得多的抗拔力。 ey@]B5
4. 松散/稍密砂土、粉土、填土 @N,EoSb :
易塌孔,宜用打入式钢管土钉(倾角取 10°~15°); o yBBW?m
松散砂土和夹局部软塑、流塑黏性土中,开挖前要预先对坡面土体注浆加固,或采用微型桩托换。 $#g1Mx{
5. 需严格控制变形、深基坑、紧邻建筑/地铁 ;~$_A4;
采用预应力锚杆复合土钉墙:锚杆间距宜大于 3m、与土钉交替布置;锚杆设自由段且自由段要超出潜在滑裂面;锚杆与面层之间通过腰梁连接; 5'/Ney9N
深度可放宽到 ≤15m(预应力锚杆复合),单一土钉墙一般 ≤12m。 S=>54!{`x
6. 分级放坡 / 有马道 SsDe\"?Q
每级边坡按各自土质定坡率和钉长;地下水丰富时用"上缓下直"的分级方式。
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 42楼 发表于: 10-13
"上缓下直"是地下水丰富地区土钉墙分级放坡的经典做法:上部几阶边坡坡率放得很缓(比如1:0.75~1:1.2),中间留1~2m宽马道过渡,下部几阶边坡直接收陡、接近垂直(坡率1:0.1~1:0.3)。 z O
8 'Z#sM^E
它的底层逻辑完全是冲着"水"来的,核 心有5条: !_VKJZuH
'b#`8k~>
卸荷减载:上部缓坡直接把最容易受雨水入渗的表层土"削掉"一大块,主动土压力大幅降低,相当于给整个边坡"减重"。 a W`q
拉长出渗路径:上部缓坡把地下水从坑外流向坑内的渗流路径拉长,强制降低渗流出口处的渗透坡降,避免坑底发生流土、管涌。 6uCa iPV
地表排水天然优势:缓坡上做截水沟、排水沟、散水坡都比陡坡顺,雨水不会直接顺着坡面往土钉孔里灌,大幅减少入渗量。 #7IM#t c@
下部止水效率最高:下部直坡段紧贴止水帷幕,不用额外留放坡空间,止水帷幕可以直接和土钉墙复合,把富水层牢牢兜住。 &+\J "V8
避开最危险工况:上部缓坡区基本落在地下水位以上,土体始终bao持非饱和状态,基质吸力不消失,抗剪强度不会因为泡水骤降。 G}d-L!YbE'
举个最直观的例子:就像你给一个漏水的水桶做加固,先把桶口附近多余的水舀走一大半(上缓卸荷),再在桶底最容易漏的地方箍紧铁圈(下直止水),比你从头到尾全做陡坡、硬扛高水压力要安全得多。 Fg)Iw<7_2
微型桩托换是用直径≤300mm的小直径刚性桩,直接穿过软弱土层/滑裂面,把上部荷载或边坡侧压力"托"到下方深层稳定持力层上的加固技术,在土钉墙基坑里通常沿坡面竖向/小倾角密布,形成超前支护骨架。 9pKN^FX,76
] ZGP
它的核 心设计考虑,完全是冲着土钉墙最头疼的几类"先天短板"去的: =h?WT*
u=h:d+rq@
解决成孔塌孔死局:松散砂土、流塑淤泥、新近回填石谷子层里,普通土钉根本钻不成孔,微型桩用带套管的钻机直接植入钢管/注浆,全程不塌孔,成桩质量100%可控。 O+Fu zCWj
提前锁住瞬时变形:土钉是被动受力,必须等土体变形后才发挥作用;微型桩是刚性构件,开挖前就做好,直接挡住第一步开挖的无支护临空面,把"开挖就滑"的风险直接掐灭。 fPf8hz>
给土钉墙"打骨架":密布的微型桩和后面的钢筋网喷面连在一起,相当于给整个土钉墙加了一道竖向刚性肋,把原本分散的土钉受力连成整体,彻底避免局部土体溜塌引发的连锁垮塌。 gRS}Y8
托换既有建筑荷载:当基坑紧邻老旧建筑、管线,原有基础落在软弱层上时,微型桩直接从基坑侧穿到既有基础下方,把建筑荷载托到深层稳定土,完全阻断开挖引发的差异沉降。 ca@0?q#
狭小空间强行作业:大型桩机进不去的室内改造基坑、紧邻道路的狭窄场地,微型桩用小型钻机就能施工,不拆周边设施就能完成加固。 #YM5P
举个最直观的例子:土钉墙就像用筷子插在松散沙子里稳住沙堆,沙子一松筷子就跟着歪;微型桩托换就是先在沙堆边缘插一圈细钢管,提前把松散沙层箍住,再往里面插筷子,沙堆怎么动都不会整体塌掉。
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 43楼 发表于: 10-13
六、实操判别清单:给你一套能直接用的判断顺序 Ll%CeP
设计或审核土钉长度时,建议按这个顺序过一遍: wuCiO;w
;Ft_ Xiq
‌先算滑裂面‌——用圆弧滑动简单条分法,对施工各阶段、各开挖深度分别算,找出最危险滑面位置; .(OFYK<
‌定"穿越+锚固"需求‌——每根钉要满足"穿过滑裂面 + 伸入稳定区足够锚固长度",由此反算‌各排的理论最小长度‌; XYtDovbv&
‌校核受力均衡‌——检查各排拉力/极限承载力比值是否相近,把富余的钢材从"不干活"的排挪到"鼓肚"排(中部); M-3kF"
‌叠加施工与环境约束‌——检查地表 0.5~2m 内有无管线、障碍;顶部第一排能否打长;凸角是否需加长加密; I @TR|
‌专项校核首末两排‌——第一排不短(控顶部位移和地表裂缝);最下一排不短且距坡脚不超过约一个排距的 2/3、不小于 0.5m; Kv'2^B
‌验算抗拔与整体稳定‌——单钉抗拔承载力、内部整体稳定、外部稳定、墙面强度逐项过; H3Y FbR
‌变形与监测兜底‌——力矩平衡法给不出变形,变形要靠有限元估算 + 现场实测(测斜、沉降)信息化控制,发现位移速率异常及时补钉(一般位移速率控制在 ≤3mm/d)。 \0iF <0oy
七、一句话总结 P%A^TD|
‌"上长下短"和"中部长两头短"都是对的,但适用条件不同‌:前者是‌纯力学最优解‌(上部跨越滑体厚、力臂大,需要更长),后者是‌在管线、施工、经济三重约束下的工程最优解‌(中部是"鼓肚"受力区,加长效率最高;顶部受障碍打不长但不能太短;底部防意外不能太短)。 `Ym7XF&
判断哪个"准确",‌不看它长什么形状,看它是否满足"每根钉穿过滑裂面并锚进稳定土、且各排拉力/承载力比接近"这个唯一原则‌。 b-8{bP]n
‌土质决定取向‌:均质好土可靠"上长下短/等长";城市受限场地用"中部长两头短";软土、填土、砂土走复合土钉墙并把长度比拉大;变形敏感场地加预应力锚杆。 nc#}-}`5
‌要避的坑‌:不要采用已被实践否定的"上短下长";不要盲目搞"长短相间"(与受力机理冲突);不要忽略第一排和最下一排;不要把"0.5~1.2 倍"误解成从上到下线性递增。 _ji"##K
如果你手上有具体的基坑剖面(深度、土层参数、周边管线情况),我可以按上面的流程帮你把每排钉长具体算一遍、并给出推荐布置形态。
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 44楼 发表于: 10-13
微型桩托换是用直径100~300mm的小直径刚性桩,把边坡/基坑的上部荷载和侧压力,直接"托举"到滑裂面以下深层稳定持力层上的加固技术,桩顶通常用冠梁连为整体,形成桩-土协同的复合抗滑体系。 tCAh?nR
m$ZPQ0X
一、托换与边坡的核 心关系 -t_t3aU|
它不是在边坡外面额外加一道挡墙,而是直接改造边坡本身的地质体: 'c3P3`o,;
bT<if@h-
微型桩群穿过整个潜在滑裂面,把原本"想整体往下滑"的松散滑体,通过桩身的抗弯、抗剪作用"钉死"在下方不动的基岩/硬土层上; UI}v{05]
压力注浆把桩周土体胶结加固,相当于给边坡"打针注胶",直接把滑体的等效粘聚力提上去20%~40%; GsG.9nd
桩顶冠梁把所有单桩连成一个空间刚架,避免单桩逐个被剪断破坏,让整个边坡的抗滑力从"散兵作战"变成"集团军协同"。 cXiNO ke&
它和普通抗滑桩的区别是:普通抗滑桩是"单点堵截",微型桩托换是"面状托换",用密布的小桩把整个滑体的下滑力均匀分散传递到深层稳定土上。 !rzbm&@
_5(lp} s
二、布置方向:不是二选一,是三种主流形态 5t`< KRz)I
没有绝对的"垂直边坡"还是"顺着边坡",工程上根据受力需求分三类: sK8=PZ \
w yP|#Z\
最常用:垂直水平面(竖向布置) FUic7>
这是复合土钉墙里的标准做法,微型桩沿基坑坡面竖向密布,桩顶做通长冠梁,嵌固深度不小于2m。它的优势是施工最简单,钻机不用调复杂角度,直接垂直往下钻,就能给第一步开挖的临空面提供超前刚性支护,挡住松散土溜塌。规范明确要求,复合土钉墙里的超前微型桩,优先采用竖向布置。 rmS.$h@7 m
顺着坡面斜向布置(与坡面垂直) =T'N6x5@
多用于膨胀土、浅层堆积层边坡加固,桩身垂直于坡面往下钻,让桩轴方向和土体主滑方向的夹角接近45°+φ/2,这样桩身能最大程度发挥抗剪作用,约束土体的受拉变形。规范里专门提到,这种布置方式能让边坡安全系数提升最明显。 I@a y&NNh
A字形网状斜桩布置 kw&,<V77~
高陡滑坡、破碎岩体边坡里,会同时打正斜桩(往坡外倾)和反斜桩(往坡内倾),前后排桩交叉成"A"字形,桩顶用连系梁锁死。这种布置的抗扭、抗侧移能力最强,比单一直桩的整体抗滑力能提升30%以上,青海某公路滑坡加固工程用这种形式,3个月就完成治理,比传统大抗滑桩省了78万投资。 > 4>!zZ
三、底层设计逻辑:为什么这么布置 A*jU&3#
先解决"成孔塌孔"的死局:松散砂土、石谷子回填土、流塑淤泥里,普通土钉根本钻不成孔,微型桩带套管钻进,全程不塌孔,成桩质量100%可控。 ld8E!t[
提前锁住第一步开挖变形:土钉是被动受力,必须等土体变形后才发挥作用;微型桩开挖前就做好,直接挡住第一刀开挖的无支护临空面,把"开挖就溜"的风险直接掐灭。 M=$ qus
避开群桩效应的最优间距:桩间距控制在0.5~2.0m,既bao证桩间能形成完整土拱,又不会出现相邻桩应力叠加互相干扰,单桩抗拔承载力能100%发挥。 !%{/eQFT4
施工友好性优先:小钻机在狭窄场地、室内基坑里都能作业,不用大型桩机进场,对周边建筑、管线的扰动降到最低。 :DTKZ9>2D
举个最直观的例子:边坡就像一摞快要滑下来的书,你用手从侧面扶不住;微型桩托换就是用一排细钢针,从书的封面垂直穿到最底下的硬桌面上,再用一根细木条把所有针头连起来,整摞书立刻就被牢牢托住,再也滑不动了。 B#Cb`b"
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 45楼 发表于: 10-13
锚杆间距宜大于3m,是复合土钉墙场景下的工程优化取值,核 心是在规范最低要求之上,同时避开群锚效应、钉锚受力冲突、施工操作空间不足这三类风险。 >58N P1[k
4.:2!Q
它不是凭空拍出来的,是在规范基础上叠加了复合土钉墙的特殊工况,一共6层逻辑: <R)%K);
a>x3UVf_
1. 先明确规范底线 XdX1GH*C
现行国标《复合土钉墙基坑支护技术规范 GB 50739-2011》明确规定,预应力锚杆间距不宜小于1.5m,这是防止群锚效应的最低强制要求;《建筑边坡工程技术规范 GB50330-2013》则把这个底线放宽到水平/竖向间距均不宜小于2.0m。 u}ULb F
而"宜大于3m"是在这个底线之上,专门针对土钉+锚杆交替布置的复合场景给出的工程优化值。 fvn`$
@:u>
2. 第一层核 心逻辑:彻底规避群锚效应 DD`Bl1)
预应力锚杆张拉后,每根锚杆的锚固段周围会形成一个约90°的"压力扩散锥",相邻锚杆的压力锥一旦大面积重叠,就会出现应力叠加,锚周土体被反复拉剪扰动,单根锚杆的极限抗拔力会直接打折,这就是群锚效应。 YvD+Lk'hm
大量模型试验和工程实测表明:当锚杆间距达到3倍锚固体直径(常规150mm孔径的锚杆,3倍就是450mm)时,群锚效应开始明显减弱;当间距拉到3m左右,相邻锚杆的应力影响区几乎完全不重叠,单根锚杆的抗拔承载力可以100%发挥,不需要再通过调整倾角、长短相间等额外措施来补救。 'thWo wE
P,-f]k[_
3. 第二层核 心逻辑:适配土钉+锚杆交替布置的协同要求  n4;
复合土钉墙里,土钉是被动受力(小位移就受力),预应力锚杆是主动受力(提前张拉锁死),两者天生存在变形差。 @sUYjB
如果锚杆间距小于3m,锚杆布置过密,会出现两个问题: '\8gY((7
Gf'qPLK0
锚杆的主动预应力直接把浅层土体"兜死",土钉还没来得及发挥被动受力的作用,就被提前压在低应力状态下,钉锚协同完全失效; k%|7H,7
土钉和锚杆的应力区互相打架,原本想让土钉分担的土压力,全被锚杆抢过去,最后锚杆受力过载,土钉变成摆设,整体稳定性反而下降。 G+2!+N\P
把锚杆间距拉大到3m以上,相当于给土钉留出足够的"土拱发育空间",土钉和锚杆各自在自己的受力区里干活,不会互相干扰。 4RCD<7
4. 第三层核 心逻辑:施工操作的硬性空间要求 R57>z`;
常规预应力锚杆钻孔直径110~150mm,采用二次高压注浆工艺,还要配套钢绞线、定位支架、隔离套管、锚具、钢围檩等构件: SJb+:L>
@>n7
钻机作业时,相邻锚杆孔位需要至少1.5m的操作空间,否则钻杆会互相打架,无法正常开孔; x%Ph``XI
张拉作业时,千斤顶、油泵的摆放空间,加上锚具、垫板的安装余量,单根锚杆至少需要1.2~1.5m的工作面; kR2kV"-l
间距小于3m时,相邻锚杆张拉时的反力会互相传递,导致锚头垫板局部压碎、围檩变形,张拉锁定值根本达不到设计要求。 7\>P@s
5. 第四层核 心逻辑:经济性最优 pvdM3+6
锚杆的钻孔费占总造价的50%左右,同样的总锚固力需求,用少数几根大承载力锚杆,比用一堆小承载力密锚杆要省钱得多。 )[&'\SOO
间距大于3m时,单根锚杆的锚固段长度可以充分利用,不需要为了避让相邻锚杆刻意缩短,每延米钻孔的承载力利用率最高,不会出现"钻了很多孔,总抗拔力上不去"的浪费情况。 !"~x.LX \
ocCq$%Ka
6. 第五层核 心逻辑:周边环境安全冗余 U~8;y'
规范明确要求锚杆与相邻既有建筑基础、地下管线的距离应大于3.0m,避免锚杆钻孔、注浆扰动既有设施。 6%bZZTP`
把锚杆自身间距直接控制在3m以上,天然就满足了和周边障碍物的安全距离要求,不用再单独调整锚杆倾角、修改钻孔轨迹,大幅降低了施工中钻穿管线、扰动邻近建筑基础的风险。 2Wwzcvs@
w& yK*nBK
最后给你一个直观的工程对照: @v^;,cu'8
c5x2FM z
纯锚杆挡墙/岩质边坡:锚杆间距一般取2~3m,因为岩体自稳能力强,群锚效应不明显; JDcc`&`M
复合土钉墙/软土、填土类土质基坑:锚杆间距宜大于3m,就是为了在土钉、锚杆、土体三者之间,留出足够的应力缓冲空间,让两种不同受力机制的构件真正协同工作,而不是互相干扰。 1p&e:v
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 46楼 发表于: 10-13
约90°的压力扩散锥,是预应力锚杆张拉锁定后,锚固段周边注浆体把集中拉力向四周土体扩散时,形成的一个近似正圆锥的应力影响区,这个90°指的是圆锥的顶角(锥顶在锚杆轴线处,两条母线的夹角),不是半角、也不是与水平面的夹角。 w U".^ +
)Qe<XJH!
1. 角度的准确指代 '4-J0S<<_
这个90°是工程上的经验简化取值: ~d]X@(G&
%M8 m 8 )
锥顶位于锚杆锚固段的中心轴线上,圆锥的两条母线从锥顶向四周土体辐射张开,两条母线之间的夹角约为90°; b&[bfM<
换算成半角就是45°,也就是应力从锚杆轴线向外扩散时,每深入1m,水平方向的扩散半径就向外扩展1m,扩散斜率为1:1。 7kX;|NA1
2. 直观示意(文字版图示) \ng!qN
text qxKW% {6o
          90°(顶角) _L }k.
         /\ {j$:9  H
        /  \ to-DXT.
       /    \  母线 VfWU-lJ
      /      \ m)l<2 `CM
     /  应力区 \ d:C|laZHn
    /----------\ 9u6GeK~G
   锚杆轴线 → ●  锥顶(锚固段中心) 1t&LNIc|^
锚杆锚固段的拉力集中在轴线处,通过注浆体与土体的摩阻 力,以45°半角向四周均匀扩散,最终形成顶角90°的正圆锥影响区。 jc rLUs+\
3. 工程上的实际意义 = F*SAz
这个90°扩散角是软土、黏性土中的经验统计值,砂土中扩散角会略大、硬岩中略小,工程上统一简化取90°,直接用来算锚杆最小间距: RCM;k;@8V
4&b*|"Iw
常规锚杆锚固段直径150mm,按90°扩散角计算,相邻锚杆的应力锥完全不重叠的最小间距就是3m,这也是之前说"锚杆间距宜大于3m"的直接几何依据。 WzD=Ol
当锚杆间距小于3m时,两个90°的压力锥大面积重叠,应力叠加后群锚效应就会显现,单根锚杆的抗拔承载力会被折减。 kr ,&aP<,
举个最简单的例子:你用手攥住一根绳子往外拉,绳子周围的土会跟着一起受力,这个受力区的形状就是一个顶角约90°的倒圆锥,绳子拉的力越大,圆锥的影响范围就越大。 1iNq|~
离线cdddd

发帖
62889
土币
436179
威望
5216
原创币
0
只看该作者 47楼 发表于: 10-13
🎯 土钉间距确定底层逻辑 9e5XS\
工程里大量土钉间距落在1.5~2.0m、甚至个别到1.2m,完全不怕群锚效应,核 心原因是土钉和预应力锚杆的受力机理完全不同,两者的“群锚效应”根本不是一回事。 $gZC"~BR
HK_Vk\e
🔍 土钉和锚杆的群锚效应本质差异 Kvx~2ZMx6
很多人会直接把预应力锚杆的群锚逻辑套到土钉上,这是典型的认知误区: .[mI9dc
!1G6ZC:z
预应力锚杆:提前张拉锁死,靠主动施加的拉力把土体往稳定区拽,锚固段周围会形成90°顶角的高应力扩散锥,相邻锥体重叠就会出现应力叠加,大幅降低单锚抗拔力,间距小于1.5m就必须考虑折减。 n~ w.\939@
土钉:完全被动受力,只有土体发生微小变形后,才通过钉土界面的摩阻 力被“拉起来”,土钉周围的应力水平远低于预应力锚杆,不存在高应力锥大面积重叠的问题。 L=g(w$H
规范明确给出土钉的标准间距区间就是1.0~2.0m,这个范围本身就已经规避了土钉场景下的应力叠加风险,根本不会出现类似锚杆的承载力折减问题。 uG-t)pej
📐 土钉间距的五层底层控制逻辑 W:5uoO]=<
土拱形成的最小必要间距 n hT%_se4
土钉间距的核 心控制目标,是让相邻土钉之间能形成完整的连续土拱,把坡面土体的侧压力顺畅传递到土钉杆体上。工程实践和规范验证,1.0~2.0m的区间刚好能让相邻土钉的注浆加固影响范围部分重叠,形成连续的加固体,既不会因为间距太大导致土拱断裂、局部土体溜塌,也不会因为间距过小造成材料浪费。 Nfv.v1Tt+
施工操作的硬性边界约束 mhh^kwW
土钉钻孔、插筋、注浆的整套工序,需要给钻机、注浆管、操作人员留出足够的工作面: 8EbJ5wu/%S
间距小于1.0m时,相邻钻孔会互相串孔,注浆时浆液从邻近孔溢出,根本无法bao证注浆饱满度; P/%5J3_,
1.2m是工程里的极限安全间距,仅在极软的淤泥质土、松散回填土中使用,此时钻机操作空间刚好够用,不会出现串孔问题。 ?|4Y(0N
变形控制的密度匹配要求 /e|vz^#+1,
土钉墙的水平位移和土钉密度直接相关: JZ=ahSi
土钉间距超过2.0m后,土钉对浅层土体的约束能力骤降,坡面容易出现局部鼓胀、开裂,顶部水平位移会超出规范允许值; 9)P-<
1.5~2.0m是经济性和变形控制的最优平衡点,既能把位移控制在3‰开挖深度以内,又不会因为土钉过密大幅提升造价。 gY!+x=cx0
复合土钉墙的协同避让逻辑 :wWPEhK
当土钉和预应力锚杆交替布置时,土钉间距1.5~2.0m、锚杆间距大于3m,刚好形成“土钉管浅层、锚杆控深层”的受力体系:土钉在小间距下形成连续土拱兜住表层土,大间距的锚杆完全避开群锚效应,两者应力区互不干扰,协同效率最高。 [;6,lI}
规范构造的兜底安全冗余 jQ>~
现行《建筑基坑支护技术规程》明确规定土钉间距宜为1~2m,这个取值是全国几十年工程经验的总结,已经把土钉间的微小应力叠加效应通过安全系数消化掉了,只要在这个区间内设计,天然就满足整体稳定和抗拔验算的要求,不需要额外做群锚效应折减。 C_CUk d[
⚠️ 唯一需要警惕的“类群锚风险”土钉间距过小(<0.8m)时,真正的风险不是承载力折减,而是密集钻孔反复扰动原位土体,把原本完整的土体质地打成松散的“蜂窝状”,反而降低了土钉墙的整体抗剪强度,这也是规范不建议土钉间距小于1m的核 心原因。 $K& #R-
p;#@#>h
快速回复
限100 字节
温馨提示:欢迎交流讨论,请勿纯表情、纯引用!

上一个 下一个

      https://beian.mps.gov.cn/ 粤公网安备 44010602012919号 广州半山岩土网络科技有限公司 粤ICP备2024274469号

      工业和信息化部备案管理系统网站
