D ];%Ey 隧道工程在北京，隧道通过白云岩，岩质硬而脆。 P@ewr} 2009年2月18日，德胜口隧道左洞ZK34+710～+716，施工队未做初喷，在架设钢拱架时落石造成1死3伤。此处为交叉小断层处，2008年12月29日预报100米外的+713前后有交叉断层，特别提醒+710前后应特别注意。工程处理讨论会上，业主方负责人强调，陆地声纳预报已特别指明了此处是危险位置（图1），今后施工方应认真对待预报报告。 tZS -e6*S
Ju""i4 {Mc^[}9

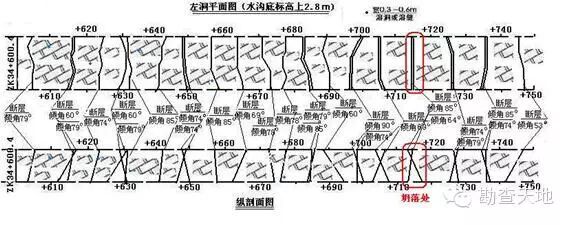

`I(#.* 图1 德胜口隧道 ZK34+600预报资料及+710～+716开挖后坍方造成伤亡事故位置
V[<]BOM \v j?&Rf,,%
2 %YtMkC5 业主对地质预报要求严格，要求对断层的位置较准确预报，并预报溶洞的存在及其在隧道掌子面前方的位置。施工中每100～140m,做一次预报。 MS~c
$ bi:m;R
adG= L9

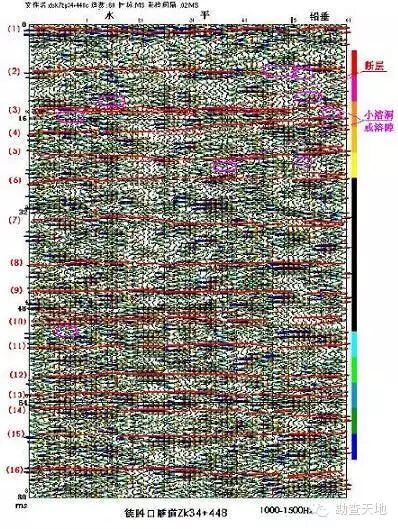

"n 图2 德胜口隧道 ZK34+448掌子面陆地声纳时间剖面（上图）
cd36f26`"w
MTZbRi6z I#0 WN

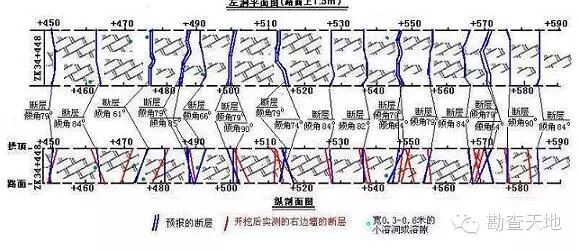

W+3ZuAP\ n 图2 预报和开挖反馈资料（下图）
FgIL Q"+ xjHOrr
OQ I\JJ7/S`t 图2上图是其中一次预报的时间剖面图，图中用粉红色标示了断层的反射同相轴。图1下图是预报给出的断层位置，水平剖面上给出了各断层和通过测线的水平面的交线，反映了断层的走向；铅垂剖面上给出了断层的倾向和倾角。即给出了断层的三维空间参数。图2的下方是开挖后实测的断层实际情况，预报结果与开挖结果一致。 SST1vzm! *Mf;
=VMV^[&> 在ZK34+869掌子面预报后，在+990作下一次预报时恰好见到+980～+990段出露的断层尚未被喷射混凝土完全覆盖，可以观察到很好的对上次预报的反馈资料（图3、图4）。 -LF0% G

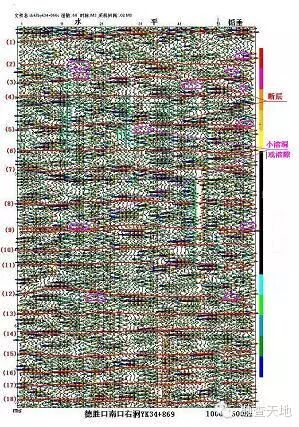

2 BLcun 图3 德胜口隧道 ZK34+869掌子面陆地声纳时间剖面
wYtL1D(

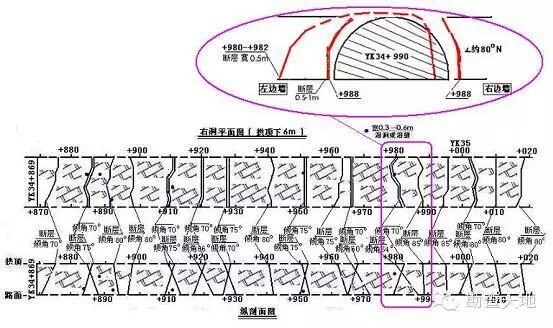

`= A*ei5 图4 德胜口隧道 ZK34+869掌子面陆地声纳预报资料及+980～+990开挖后反馈
q=bW!.#?

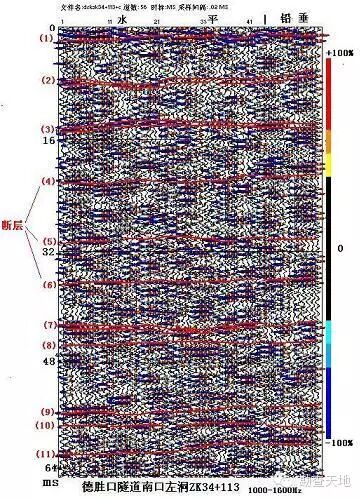

l MCoc 'ae 图5 其中一次预报的时间剖面图 _qg)^M 6

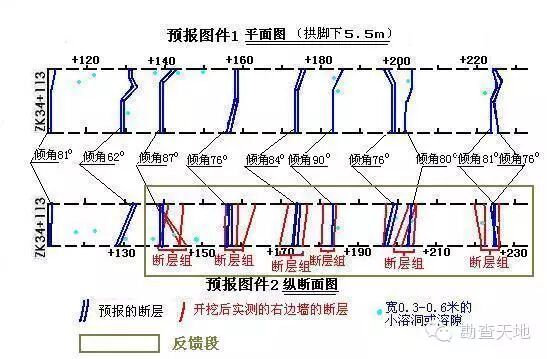

6iwI Eb 图6 根据时间剖面图所做的预报结果及开挖后断层实测情况
yvxdl=s [#y/` C:qb-10|A 图5上图是其中一次预报的时间剖面图，图中用粉红色标示了断层的反射同相轴。图10下图是预报给出的断层位置，水平剖面上给出了各断层和通过测线的水平面的交线，反映了断层的走向；铅垂剖面上给出了断层的倾向和倾角。即给出了断层的三维空间参数。图6的最下图是预报和开挖后实测的断层实际情况对比，预报结果与开挖结果一致。
