rocscience Unwedge 是一个适用于结构不连续及地下开挖所形成的三维楔体稳定性分析的交互式软件，用于分析岩体中存在不连续结构面的地下开挖问题。Unwedge计算潜在不稳定楔体的安全系数，并可对支护系统对楔体稳定性的影响进行分析。Windows的交互界面使得它易于分析和计算。
地下开挖三维楔体稳定性分析模块Unwedge已经升级至4.0版本，该版本大幅更新，能够考虑更复杂模型，具体更新如下：

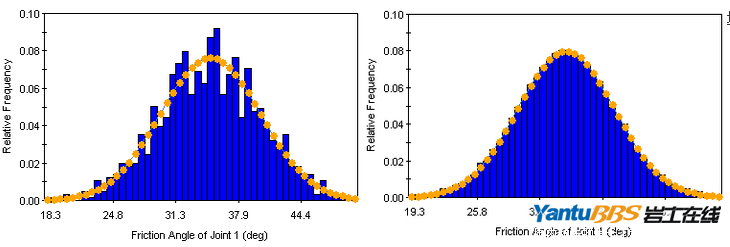

概率分析
· 新增Random number（随机数目）或pseudo-random number伪随机数目生成器；
· 数目生成器有两种方法进行选择；
· 可以通过指定seed值来生成伪随机数目。
· 应用了节理位置，节理的强度，场应力和支护属性的统计分布方法；

Unwedge 软件的特点：

3YRBI|XO
三种楔体失稳机制－塌落⁄ 旋转、在某一平面内滑移、在两个平面内滑移；
;@'0T4Z&l
活动楔体的三维视图/直角视图；
dMgbW<uAu

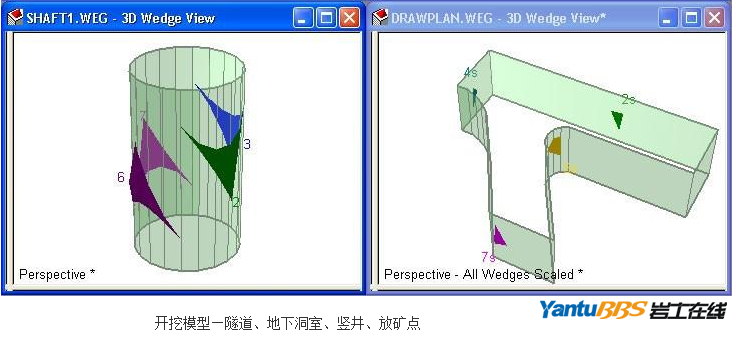

楔体和开挖的三维动画视图；
/'NUZ9
自动将联接装置合并为3组；
h*l4Y!7
多种支护形式－锚杆（部分锚固，全部锚固，分离装置，用户自定义等），喷射混凝土，支护压力；
g _x\T+=
改良的岩石锚杆设计绘图工具；
h*waRD
围压及水压力对楔体稳定性的影响；
a^*B5G1(&
楔体尺寸修改特性；
| /#'S&!U
AutoCAD DXF 文件的导入和导出；
;q&Z9lm
DIPS 平面的导入。

应用领域
Unwedge是一款分析节理裂隙岩体中地下硐室开挖稳定性的软件，通过计算得到潜在不稳定块体的安全系数，包括考虑各种形式的支护模式，帮助用户确定支护体系如锚杆长度、位置、喷射混凝土参数、厚度等。Unwedge能够快速建模、快速定义加固支护，三维可视化的计算结果实时显示。

Unwedge加强了支护模拟，比如锚钉、喷射混凝土和支护压力等，帮助用户优化隧道走向，查看形成楔形体的三组节理组合。Unwedge采用基于Goodman和石根华的块体理论的新分析方法，能够同时计算围绕开挖的应力分布和对安全系数的影响，新增节理强度模型Barton-Bandis 和 Power Curve，使得软件能够分析大体量和大尺寸的楔形体。
