求助：

一个简单的 FLAC3D数值模拟上机题

计算模型分别如图1、2、3所示，边坡倾角分别为30°、45°、60°，岩土体参数为：
容重r＝2500 kg/m3, 弹性模量E＝1×108 Pa，泊松比μ＝0.3，
抗拉强度σt＝0.8×106 Pa，内聚力C＝4.2×104 Pa，摩擦角φ＝17°
试用FLAC3D软件建立单位厚度的计算模型，并进行网格剖分，参数赋值，设定合理的边界条件，利用FLAC3D软件分别计算不同坡角情况下边坡的稳定性，并进行结果分析。
附换算公式：
1 kN/m3= 100 kg/m3
剪切弹性模量：

体积弹性模量：

[attachment=260639]

图1 倾角为30°的边坡(单位：m)

[attachment=260640]

图2 倾角为45°的边坡(单位：m)

[attachment=260641]

图3 倾角为60°的边坡(单位：m)

[attachment=260642]

图4 边坡开挖算例分析

eg.

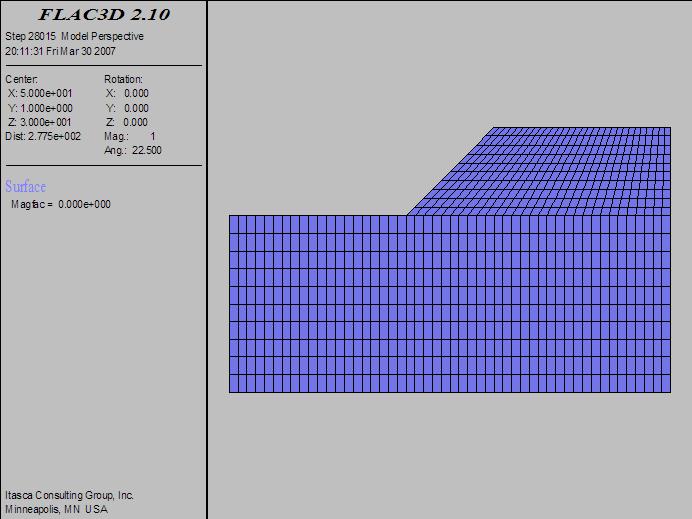

以45°边坡为例：网格剖分图如下：

实习报告要求：
1、不同坡角边坡位移场和应力场特征；
2、边坡开挖前后位移场和应力场特征；
3、运用强度折减法求解边坡稳定性系数。

命令提示：

new
gen zone brick p0 0 0 0 p1 100 0 0 p2 0 2 0 p3 0 0 40 size 50 1 10
gen zone brick &
p0 40 0 40 p1 100 0 40 p2 40 2 40 p3 60 0 60 &
p4 100 2 40 p5 60 2 60 p6 100 0 60 p7 100 2 60 &
size 30 1 10

给出代码和思路、提示，谢谢！！

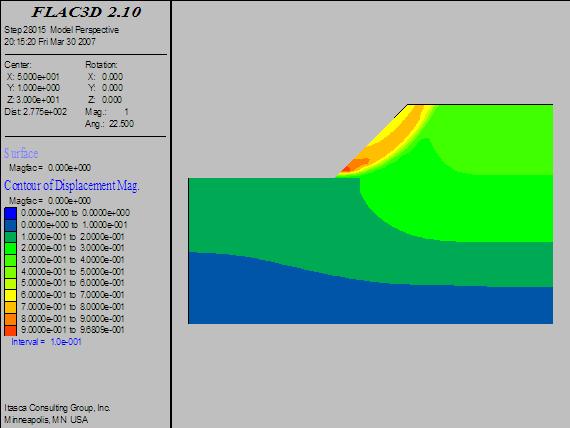

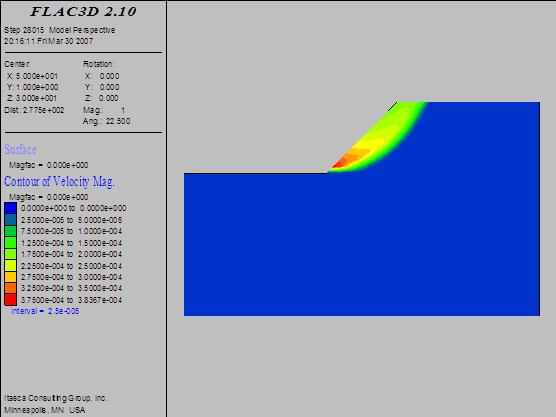

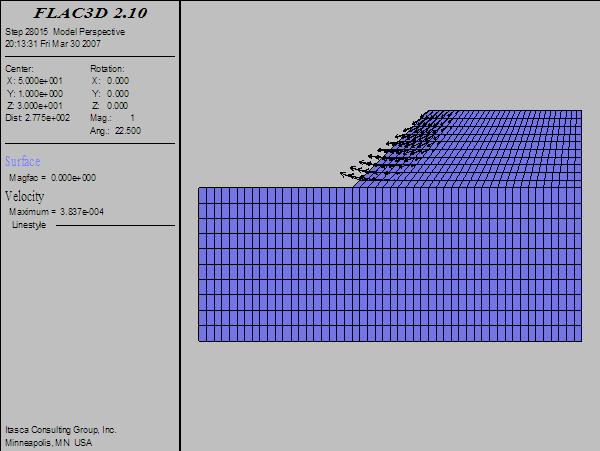

这个是一个答案，应该是对的，但是不知道代码，只是一个运行结果。

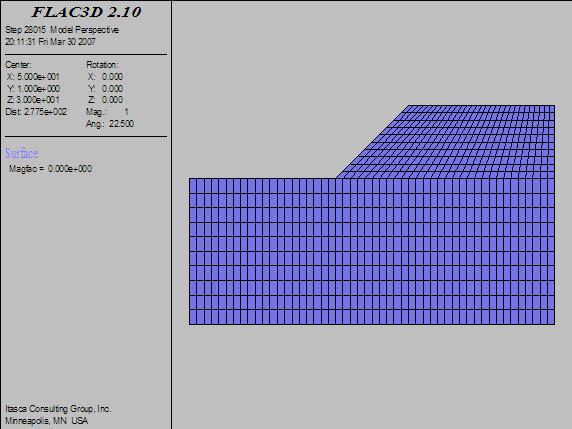

实例分析：eg.以45°边坡为例，网格剖分图如下：
