在实际施工中，经常会因技术管理和施工的疏忽造成商品混凝土内部产生疏松、空洞、施工缝等问题，所以内部状况检测可以及时提出补救措施。现行的一般采用超声测缺，根据声时、振幅、波形等超声参量的变化与结构商品混凝土的密实度、均匀性和局部缺陷的状况来判断。
1、如果存在缺陷，会出现超声波收发通道上的介质不连续，声波路程变长，所以声速差异是判断缺陷的参量之一。
2、第二个参量是首波幅度高低，因为各介质声阻抗显著不同，使投射的声波产生不规则散射，造成超声波的较大损失，绕射到达的信号微弱，使得首波幅度下降。
3、接收信号中的频率成分的变化也是超声测缺的一个研究方向，其原因是商品混凝土组织构造的不均匀性内部缺陷，使探测脉冲在传播过程中发生反射、折射。
4、接收的波形也可以用作判断缺陷的一个参量，超声波在缺陷的界面上的复杂反射折射使声波传播的相位发生差异，叠加的结果导致接收信号的波形发生不同程度的畸变。

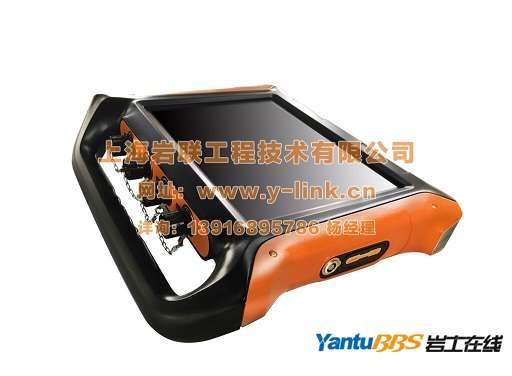

产品用途：
◆ 基桩超声波透射法完整性检测
◆ 混凝土裂缝深度检测
◆ 混凝土超声回弹综合法强度检测
◆ 地质勘察岩体纵波波速测试
◆ 隧道岩体松动圈检测
◆ 非金属材料动弹力学参数测试

产品特点：
◆ 全球首创语音功能；
◆ 4个测管6个剖面一次完成，工作效率极度提高，混凝土测试跨距突破10m；
◆ 连续自动提升，多通道自动循测，可满足任意剖面自由组合；
◆ 采用收发互换一体式径向换能器，配合前置放大技术，首波清晰、判读轻松；
◆ 剖面测试波形增益、延迟多点触控可调；6剖面同步分析计算；
◆ 专业向导式操作流程设计，步骤更优化，操作更简单，检测更高效；
◆ 独有人体工学超薄设计，长时间工作更轻松；
◆ 专有低功耗技术平台+内置高性能复充锂电池，满足超长待机时间；
◆ 一体化自动计数提升装置，防水、抗震设计，连接更可靠；
◆ 独有一体化多功能接口，软件升级、数据导出、仪器充电更便捷；
◆ 新型无极变速绕线盘，自由旋转，收放自如，提升整体测试效率；
◆ 提升装置发明专利产品，性能稳定、坚实耐用，防水等级IP65；
◆ 12.1”真彩高亮触摸屏，亮度无级可调，数据、曲线清晰，适用任意工作环境。
