[急切求助]请教，关于摩尔应力圆的问题 [复制链接]

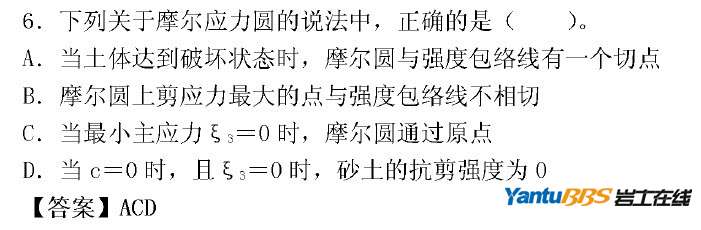

这道题的D，是怎么分析的啊？
我是这样想的，虽然最小主应力为0，但最大主应力大于0，那么，根据库伦公式，土的抗剪强度不应该为0才对啊？

    根据极限平衡条件：(b1-b3)/2=c*cosa+[(b1+b3)/2]*sina     其中b1为最大主应力，b3为最小主应力,a为摩擦角，c为粘聚力。
    若c和b3为零，则推导出sina=1，也就是摩擦角为90度。摩擦角为90度那是不可能的，因此若c和b3为零，b1是不存在的，即b1=0。

这个B选项好像是对的，剪应力最大点的坐标是（(b1+b3)/2，(b1-b3)/2），除强度包络线线是水平的，不然不可能相切

我也觉得B选项是正确的

B对应的应该是砂吧，内摩擦角为零。

B选项考虑问题不全面，强度包络线有水平的情形。

D很有意思啊，无应力状态啊

D对应无应力状态？不是这样吧？那个摩尔圆不还在吗？

这个出题的人表达能力有问题啊，B选项语句分解一下：“点”与“包络线”不相切，前面莫尔圆上剪应力最大的是对“点”的修辞，但是点与线有什么相切不相切的？一开始看到这句话，还真觉得有点莫名其妙，应该改成：莫尔圆不与强度包络线在剪应力最大的点处相切。
最后D的选项，出题者是想表达，无粘聚力的砂土，在最小主应力为0的情况下，是没有抗剪强度的，因为只要出现应力圆，包络线就只能是竖轴，否则就和应力圆相割。这二者都是不可能的。
但是，这种无粘聚力又无应力状态的砂土，不知道实际是什么情况下存在呢？

无粘聚力的砂土，在最小主应力为0的情况下，是没有抗剪强度的；
那么，砂土岂不是不能进行无侧限抗压强度了??因为侧限抗压强度的最小主应力为0，而c也为0，那岂不是什么数据也测不出来？？

不知道这摩尔圆是指总应力的，还是有效应力的。
如果是指有效应力的，那B应该也是对的。
如果是指所有情况的，那B就不一定是对的。

出题者只是从莫尔应力圆和抗剪强度包线的位置关系出发，觉得D是对的。从实验角度上好像说不过去
