求助大神，关于FLAC3D网格耦合的问题 [复制链接]

 上一主题 下一主题
离线纤手破新橙
技术员


发帖
38
土币
386
威望
17
原创币
0
只看楼主 倒序阅读 使用道具 楼主  发表于: 2015-09-15

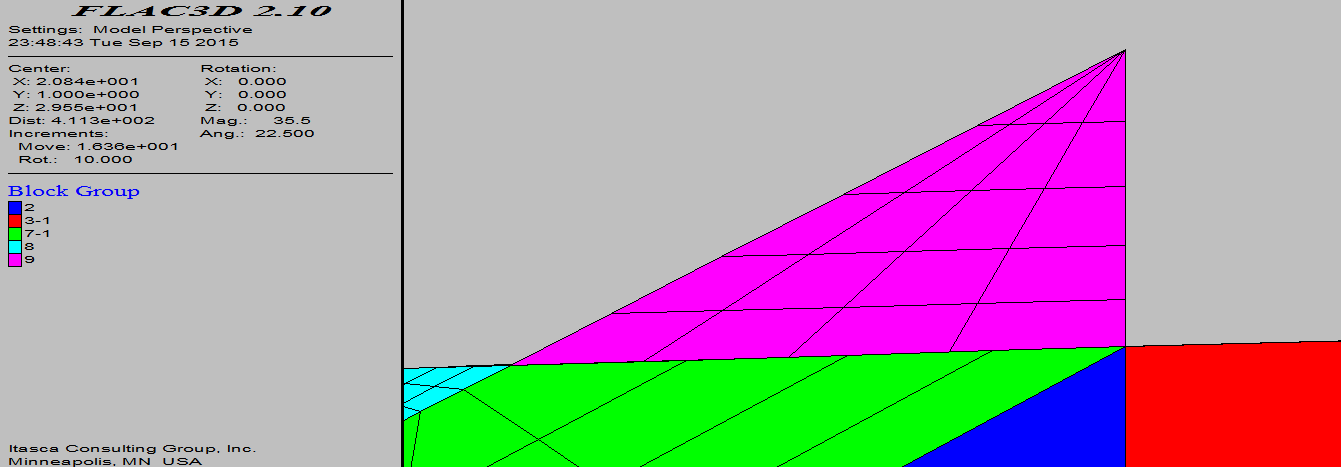

求助大神，最近正在建一个边坡的模型，划分的单元有六面体跟楔形体，可是建模过程中发现有的网格节点没办法耦合到一起，如图所示，不知道怎样才能把网格耦合到一起啊，求助啊
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线wqq8889
助理工程师

发帖
270
土币
1497
威望
1
原创币
0
只看该作者 1楼 发表于: 2015-09-15
为什么用的还是2.1
merge可以把记得合并
如果不想合并，两边的网格就得成倍数，attach
回复
举报
离线纤手破新橙
技术员

发帖
38
土币
386
威望
17
原创币
0
只看该作者 2楼 发表于: 2015-09-15
回 wqq8889 的帖子

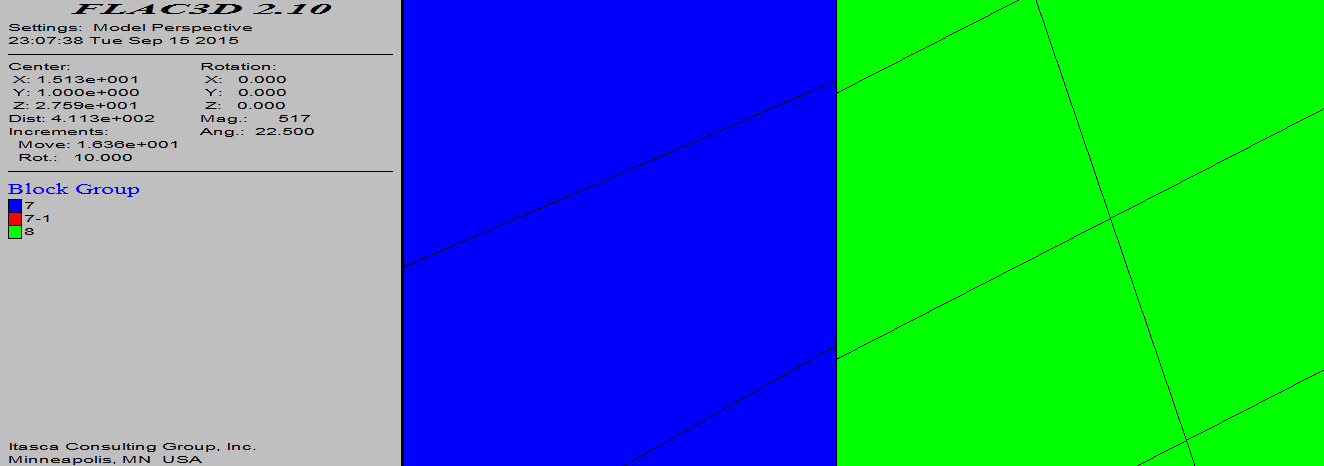

求助大神，最近正在建一个边坡的模型，划分的单元有六面体跟楔形体，可是建模过程中发现有的网格节点没办法耦合到一起，如图所示，不知道怎样才能把网格耦合到一起啊，求助啊 [attachment=293722]大神，这张清楚一些，能具体讲解一下不？感激不尽！！
回复
举报
离线edelmann
总工

发帖
2978
土币
53316
威望
7629
原创币
0
只看该作者 3楼 发表于: 2015-09-16
这么简单的网格啊！只需要上下接触处的网格间隔相同即可！
回复
举报
离线wqq8889
助理工程师

发帖
270
土币
1497
威望
1
原创币
0
只看该作者 4楼 发表于: 2015-09-16
看起来你的网格是有比例的，界面两侧比例要相匹配，根据你建模的方向取相等或者为倒数。跟什么形状的网格无关，只要界面处的网格点匹配就可以了
回复
举报
离线纤手破新橙
技术员

发帖
38
土币
386
威望
17
原创币
0
只看该作者 5楼 发表于: 2015-09-17
回 wqq8889 的帖子

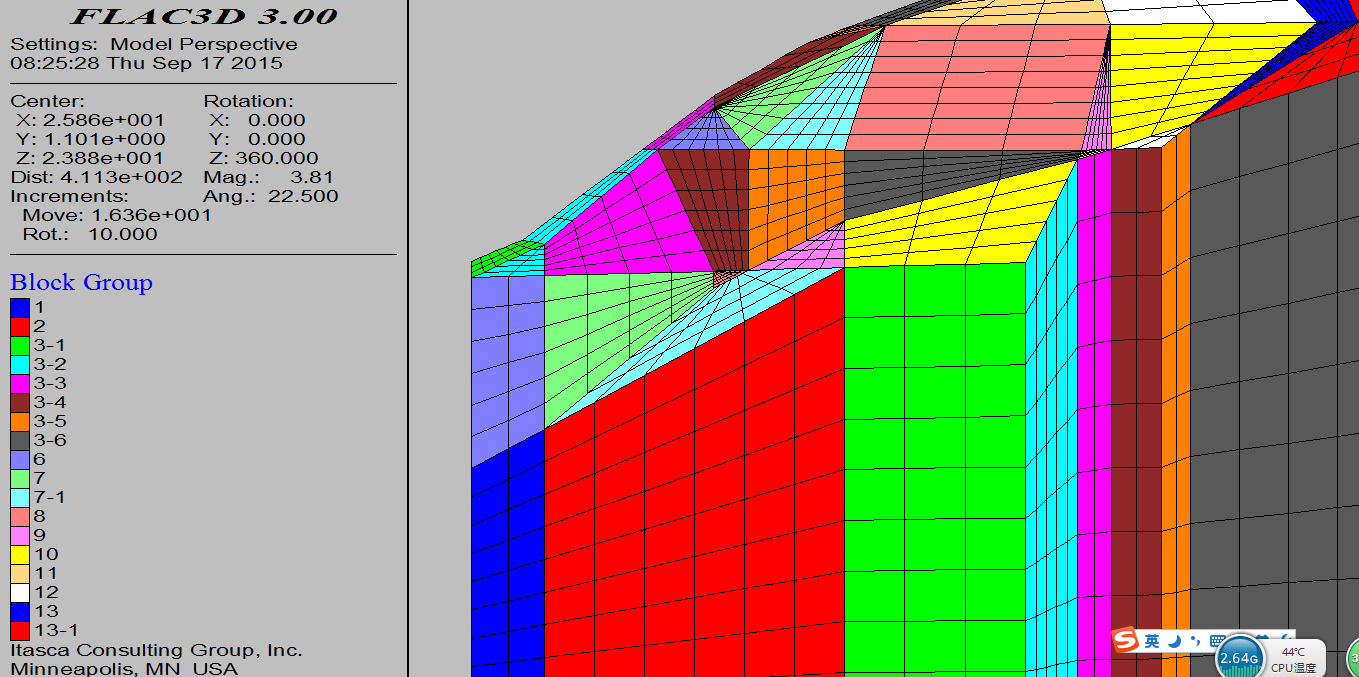

这是模型建好以后的情况，貌似网格都是连接上的啊，

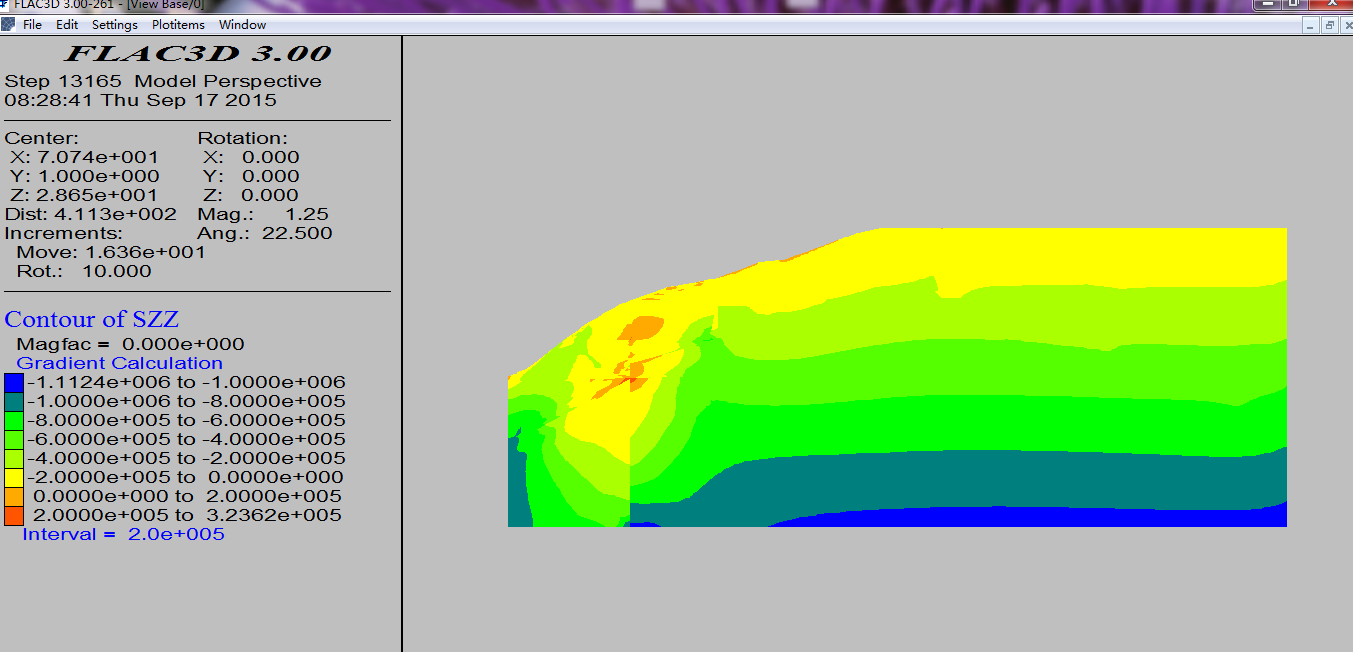

这是初始地应力状态下Z方向的应力，看这样貌似真是网格没有耦合的问题，但是我一直没找出来问题出在哪？？接触面是不是需要添加attach face命令呢？？不胜感激，求解答！！
回复
举报
离线纤手破新橙
技术员

发帖
38
土币
386
威望
17
原创币
0
只看该作者 6楼 发表于: 2015-09-17
回 wqq8889 的帖子
wqq8889:看起来你的网格是有比例的，界面两侧比例要相匹配，根据你建模的方向取相等或者为倒数。跟什么形状的网格无关，只要界面处的网格点匹配就可以了
 (2015-09-16 23:24)

比例我后来全部改成1了，目测是全部耦合上的
回复
举报
离线edelmann
总工

发帖
2978
土币
53316
威望
7629
原创币
0
只看该作者 7楼 发表于: 2015-09-17
直白点儿说，你这样的网格无法获得正常结果的。
