[求助]逆作法设计的几个疑问 [复制链接]

大家好，俺是新手，在学习史佩东等编著的《深基础工程特殊技术问题》（人民交通出版社，2003）一书，在看到逆作法设计部分时，有几个图看不明白，请教于大家，请高手指导，谢谢！ vlPE8U=
:jUuw:\

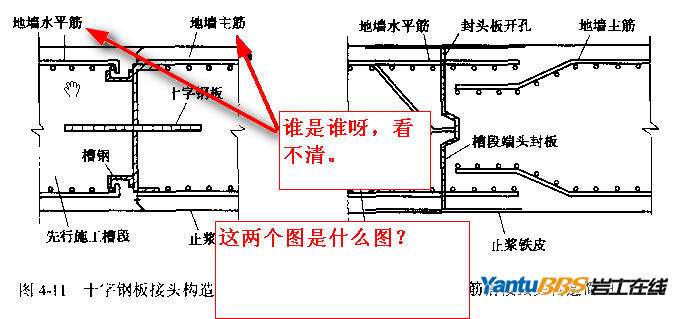

（1）P249中两个图，是平面图，还是正视图？还是右视图？ YAP
D7hA
l?R_wu,Q



0l:5hD,)F
eAuJ}U[
'D/AL\1{p(

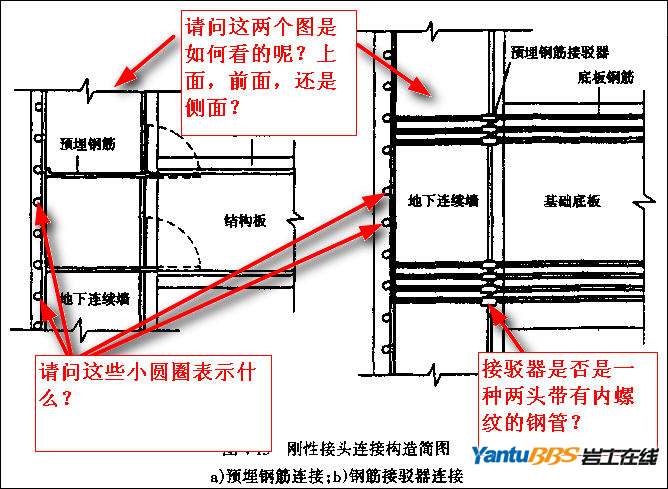

（2）P252中第一个图，   I!(
yU
   ky~x4_y5
          a)该图是平面图，还是正视图？还是右视图？   &(rd{j/*
          b)图中左侧小圆圈表示什么？   Dq?2mXOqD
          c)接驳器是否是一种两端带内螺纹的钢管？ 7q^/.:wlf


Rke:*(p*n;
^=W&p%Y(!

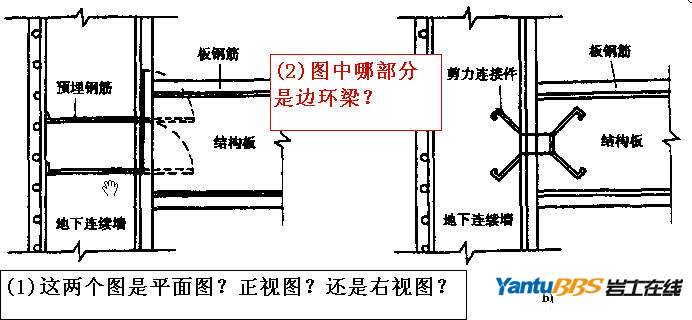

（3）P252中第二个图， 0ay!tS dN
       b?Jm)
          a)该图是平面图，还是正视图？还是右视图？   DA wzXsx
          b)图中哪部分是边环梁？ ]bR'J\Fwl


正在学习中，偶也不懂

我也不懂，等待各位前辈指教...

文字说明里没指出些东西吗？没看懂

文字说明没看懂 VTWE-:r
#%9]Lq

引用第3楼wv254701于2010-08-18 18:11发表的  : '-IT@}
文字说明里没指出些东西吗？没看懂[表情] r?!xL\C\

8zC k9&

为什么不标注清楚呢？

学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，学习，

学习中，希望楼主说得详细点

这个要好好研究研究哈，使劲想！

对深基础一窍不通！！学习······

（1）图是两种接头的图。是地连墙的水平断面图。算是平面图。墙内圆圈是主筋。直线筋为水平筋。 )H9*NB8%
（2）图是立面图。是地连墙与结构板和底板连接的图。图中小圆圈是地连墙水平筋。接驳器就是那种东西。 (kQ.tsl
（3）图同（2）图。图中没有明确标出边环梁。一般结构板（除底板外）没这么高。

感谢楼上各位的回复和积极参与！ U=i8>6V
!^l4EL5#
RpXs3=9
请问newlangzi朋友，第三个图上的剪力连接件是不是画错了，我觉得 是不是应该以向右的水平线为轴向屏幕内翻转90度呀？谢谢您！
